ZY Zyklonabscheider

ZY Zyklonabscheider

ZY Zyklonabscheider

Merkmale

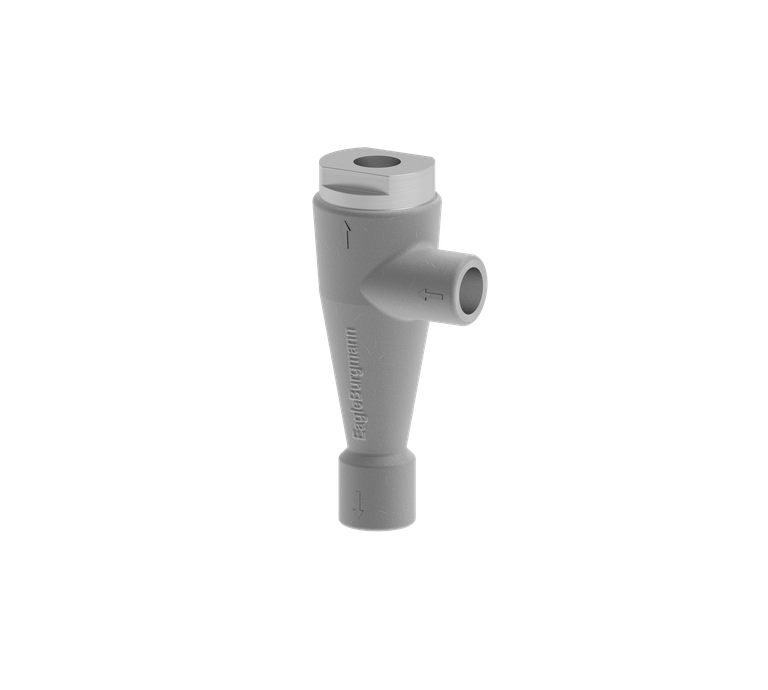

Die ZY Baureihe (Abbildung: ZY62) ist in drei verschiedenen Grundausführungen lieferbar:
ZY61: Zyklonabscheider mit austauschbarem Einsatz aus Elastomer oder Keramik
ZY62: Zyklonabscheider in Gussausführung
ZY203: Zyklonabscheider für große Durchflussmengen im Hochdruckbereich

Zirkulation nach API 682 / ISO 21049: Plan 31, API Plan 41

Vorteile

  • Schmutzstoffe werden automatisch dem Saugstutzen der Pumpe zugeführt: Wartungsfreie Funktionsweise garantiert eine sichere Betriebsweise
  • Hoher Abscheidegrad
  • Breite Produktpalette gewährleistet die optimale Lösung für jede Anwendung
  • ZY203: Ausführung für Betriebsüberdrücke von bis zu 200 bar
  • ZY61, ZY203 optional in Blockbauweise mit integrierten Flanschanschlüssen: Geringer Platzbedarf durch kompakte Bauart

Funktionsbeschreibung

Zyklonabscheider der ZY-Reihe werden zur Reinigung meist wässriger Flüssigkeiten, die Schmutz- und Feststoffe beinhalten, eingesetzt (z.B. in Zirkulationssystemen von Abwasser-, Schlamm- oder Pipelinepumpen). Der bestmögliche Abscheideeffekt wird erzielt, wenn das spezifische Gewicht der Feststoffe deutlich über dem der Trägerflüssigkeit liegt (Empfehlung der API682 4. Edition: mindestens 2-fach) und der Differenzdruck innerhalb des zulässigen Bereiches möglichst groß ist (min. 1,7 bar nach API 682). Die Mediumsviskosität ist ein ebenfalls zu beachtender Einflussfaktor.



Produktvarianten

Bezeichnung Einsatz Zulässiger Druck1) Zulässige Temperatur1) Prozess-
anschlüsse
Anschluss-
größen
Gehäuse, Deckel O-Ring
ZY61 Keramik 64 bar
(928 PSI)
125 °C
(257 °F)
G, R, NPT,
Flansch
1/2" 1.4571 Viton®
ZY61 Elastomer 64 bar
(928 PSI)
60 °C
(140 °F)
G, R, NPT,
Flansch
1/2" 1.4571 Viton®
ZY61
in Blockbauweise
Keramik 42 bar
(609 PSI)
93 °C
(199 °C)
Flansch 1/2", 3/4" 1.4462 Viton®
ZY62 64 bar
(928 PSI)
125 °C
(257 °F)
G, R, NPT,
Flansch
1/2", 3/4" 1.4408 Viton®
ZY203 200 bar
(2,901 PSI)
125 °C
(257 °F)
G, R, NPT,
Flansch
3/4", 1" 1.4571 Viton®
ZY203
in Blockbauweise
233 bar
(3,379 PSI)
50 °C
(122 °F)
Flansch 3/4" 1.4404 Viton®

Weitere Ausführungen auf Anfrage.
1) Max. Betriebsdaten sind von der Ausführung abhängig.


ZY61
Pos. Benennung
1 Gehäuse
2 Deckel
3 Einsatz
4 O-Ring

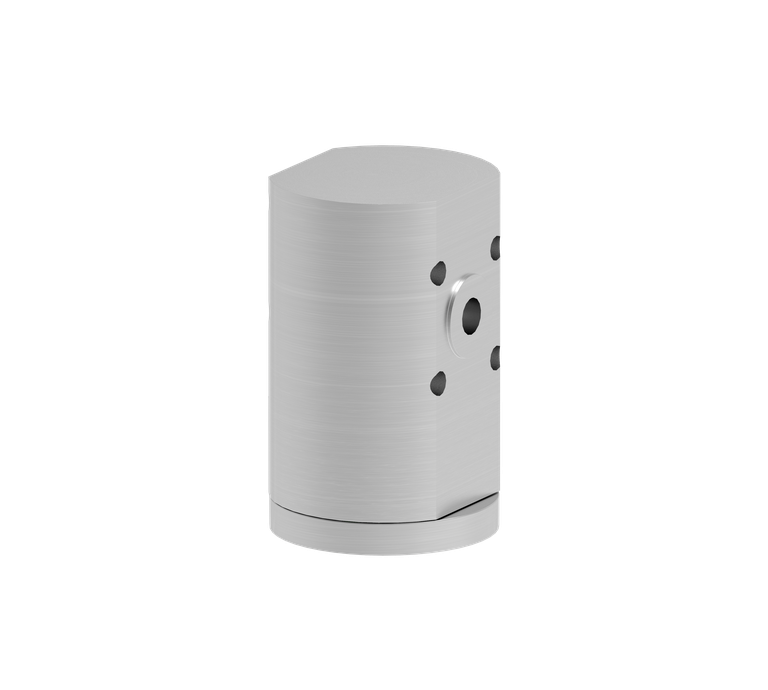

ZY61S
in Blockbauweise mit Integralflansch

Pos. Benennung
1 Gehäuse
2 Deckel
3 Einsatz
4 O-Ring
ZY62
Pos. Benennung
1 Gehäuse
2 Deckel
4 O-Ring
ZY203

Pos. Benennung
1 Gehäuse
2 Deckel
4 O-Ring
ZY203 mit Flanschanschlüssen

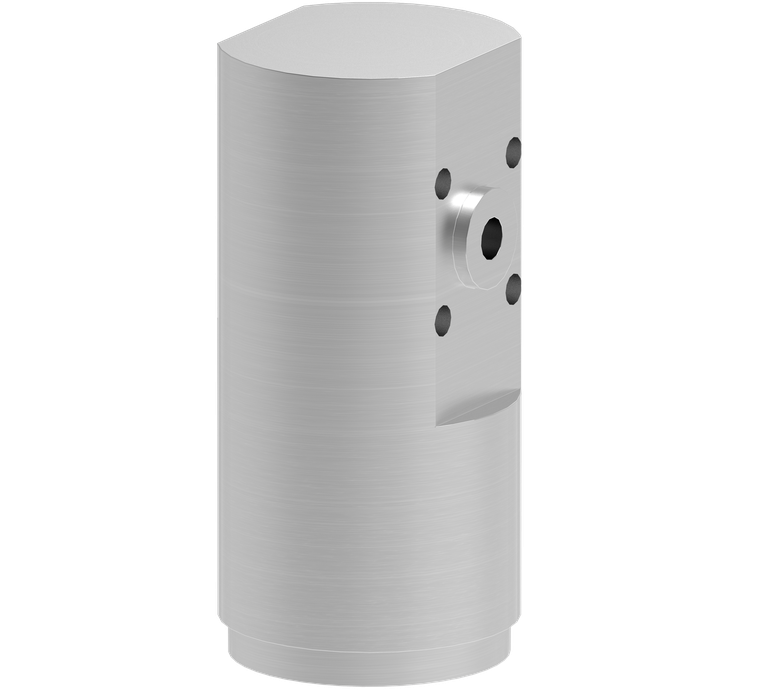

ZY203S
in Blockbauweise mit Integralflansch

Pos. Benennung
1 Gehäuse
2 Deckel
4 O-Ring
