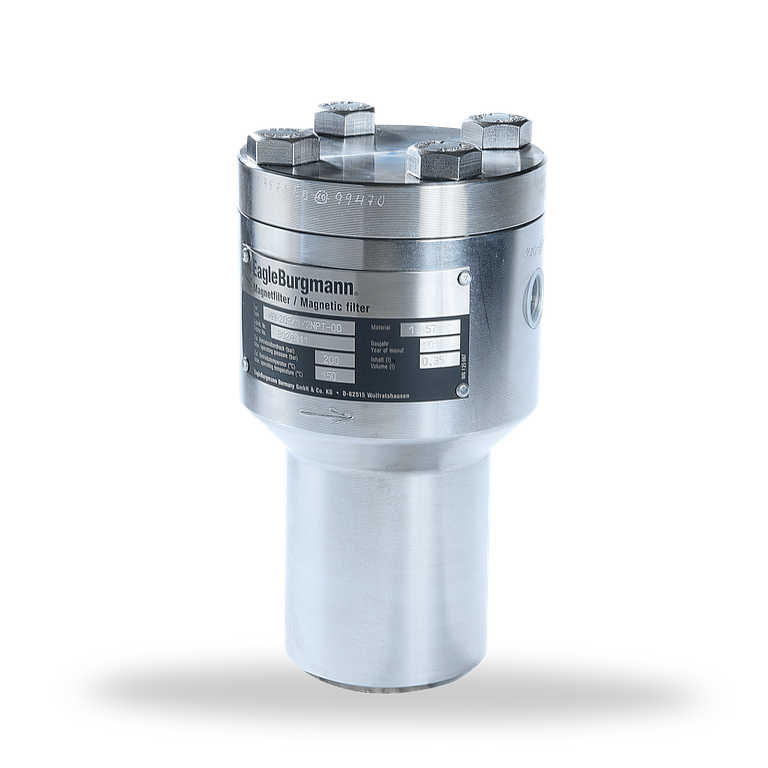

MAF203 Magnetfilter

MAF203 Magnetfilter

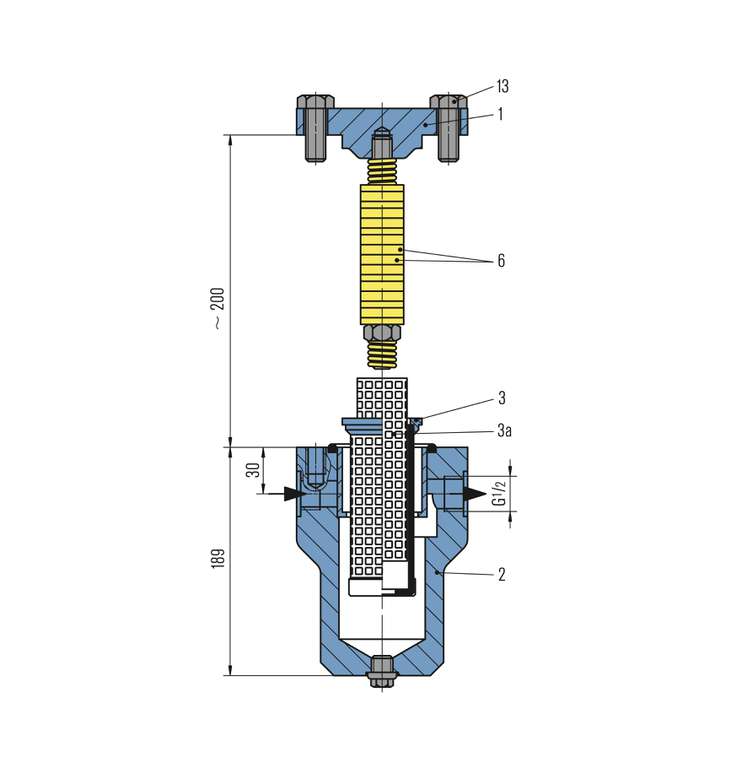

Pos. Benennung
1 Deckel
2 Filtergehäuse
3 Hülse
3a Filtereinsatz
6 Ringmagnet
13 Sechskantschraube

MAF203 Magnetfilter

Merkmale

Magnetfilter der MAF203-Baureihe sind Inlinefilter für den Einbau in Rohrleitungen. Die Kombination Magnetkerze und Filtersieb gewährleistet einen hohen Wirkungsgrad. Eingesetzt werden die Magnetfilter in Dichtungsversorgungssystemen und solchen Anlagen, in denen eine Flüssigkeit von magnetischen als auch nichtmagnetischen Fremdkörpern bis zu einer bestimmten Größe gereinigt werden soll.

Vorteile

  • Ausführung für Betriebsdrücke bis 200 bar
  • Kombigerät: Magnetabscheider und Sieb in einem
  • Innenstützgitter zum Schutz des Filtersiebes bei Rückströmen
  • Teilbares Gehäuse: Einfache Wartung und Reinigung
  • Kurze Ausbauhöhe der Magnetkerze: Geringer Platzbedarf für Wartungszwecke notwendig

Funktionsbeschreibung

Die Magnetkerze ist im Filter so angeordnet, dass sie allseitig das durchströmende Wasser auf magnetische Teilchen abgreift. Eine anteilige Grobfiltration erfolgt durch das eingebaute Filtersieb.



Produktvarianten

Bezeichnung Prozess-
anschlüsse
Zul. Betriebs-
überdruck
Zul. Betriebs-
temperatur
Filterfeinheit Gewicht ca. Gehäuse, Deckel Sieb1) O-Ring Flach-
dichtung
MAF203/G1/2-00 G 1/2" 200 bar
(2.900 PSI)
150 °C
(302 °F)
50 µm 10,5 kg
(23 lb)
1.4571 1.4301 Viton® T2
MAF203/G3/4-00 G 3/4" 200 bar
(2.900 PSI)
150 °C
(302 °F)
50 µm 10,5 kg
(23 lb)
1.4571 1.4301 Viton® T2
MAF203/G1-00 G 1" 200 bar
(2.900 PSI)
150 °C
(302 °F)
50 µm 10,5 kg
(23 lb)
1.4571 1.4301 Viton® T2
MAF203/1/2NPT-00 NPT 1/2" 200 bar
(2.900 PSI)
150 °C
(302 °F)
50 µm 10,5 kg
(23 lb)
1.4571 1.4301 Viton® T2
MAF203/3/4NPT-00 NPT 3/4" 200 bar
(2.900 PSI)
150 °C
(302 °F)
50 µm 10,5 kg
(23 lb)
1.4571 1.4301 Viton® T2
MAF203/1NPT-00 NPT 1" 200 bar
(2.900 PSI)
150 °C
(302 °F)
50 µm 10,5 kg
(23 lb)
1.4571 1.4301 Viton® T2

1) Andere Werkstoffe auf Anfrage.
