MAA Magnetabscheider

MAA Magnetabscheider

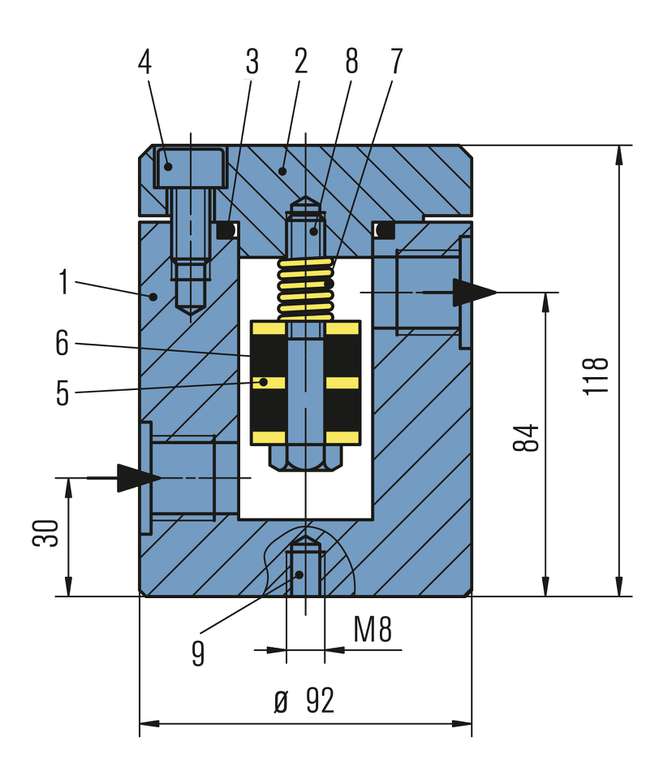

Pos. Benennung
1, 2 Gehäuse und Deckel: 1.4571
3 Dichtring: E
4, 8 Schrauben: Edelstahl A4-70
5 Scheiben: T2
6 Ringmagnete:
korrosionsbeständig
7 Feder: 1.4301
9 Befestigungsbohrung

MAA Magnetabscheider

Merkmale

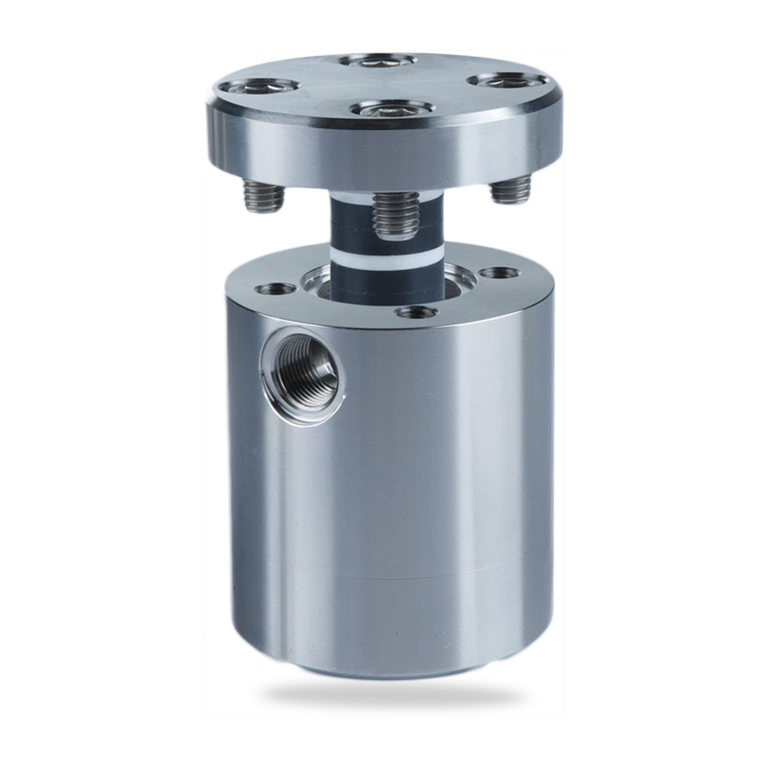

Magnetabscheider der Baureihe MAA bestehen aus einem Druckgehäuse mit integrierter Magnetkerze. Eingesetzt werden die Magnetabscheider in Dichtungsversorgungssystemen und solchen Anlagen, in denen eine Flüssigkeit von magnetischen Fremdkörpern gereinigt werden soll.

Vorteile

  • Ausführung für Betriebsdrücke bis zu 150 bar
  • Teilbares Gehäuse: Einfache Wartung und Reinigung
  • Zuverlässige und robuste Technik

Funktionsbeschreibung

Die Magnetkerze ist im Gehäuse so angeordnet, dass sie allseitig das durchströmende Medium auf magnetische Teilchen abgreift.

Hinweis

Reinigung:
Die Magnetkerze kann bei montiertem Gehäuse durch Öffnen des Deckels herausgenommen und gereinigt werden (Leitung muss drucklos sein!). Die Wartungsintervalle hängen vom Verschmutzungsgrad ab. Es wird empfohlen wenige Stunden nach der ersten Inbetriebnahme oder nach dem Spülen der Rohrleitungen die Magnetkerze zu prüfen und gegebenenfalls zu reinigen, da erfahrungsgemäß zu diesem Zeitpunkt ein großer Teil der Verunreinigungen aus den Rohrleitungen mitgespült wird.



Produktvarianten

Bezeichnung Prozess-
anschlüsse
Zul. Druck Zul. Temperatur Inhalt (Liter) Gewicht ca. Deckel, Gehäuse Druckfeder O-Ring Flach-
dichtung
MAA2120/G1/2-00 G 1/2" 120 bar
(1.740 PSI)
160 °C
(320 °F)
0,08 5,5 kg
(12,2 lb)
1.4571 1.4301 EPDM T2
MAA2120/1/2NPT-00 1/2 NPT 120 bar
(1.740 PSI)
160 °C
(320 °F)
0,08 5,6 kg
(12,3 lb)
1.4571 1.4301 EPDM T2
MAA2140/1/2NPT-00 1/2 NPT 140 bar
(2.031 PSI)
160 °C
(320 °F)
0,08 5,6 kg
(12,3 lb)
1.4571 1.4301 EPDM T2
MAA2150/1/2NPT-D0 1/2 NPT 150 bar
(2.176 PSI)
150 °C
(302 °F)
0,08 5,6 kg
(12,3 lb)
1.4571 1.4301 EPDM T2
MAA2010/FL1/2/150/A001-D1 Flansch 1/2" 10 bar
(145 PSI)
100 °C
(212 °F)
0,08 7 kg
(15,4 lb)
1.4571 1.4301 EPDM FFKM

Weitere Ausführungen auf Anfrage.
