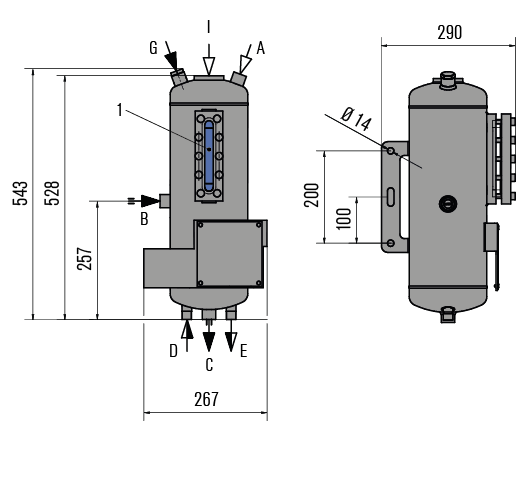

Pos. Benennung
A N2-Anschluss / Entlüftung
B von der Gleitringdichtung
C zur Gleitringdichtung
D Kühlwasser EIN
E Kühlwasser AUS
G Füllanschluss
1 Schauglas

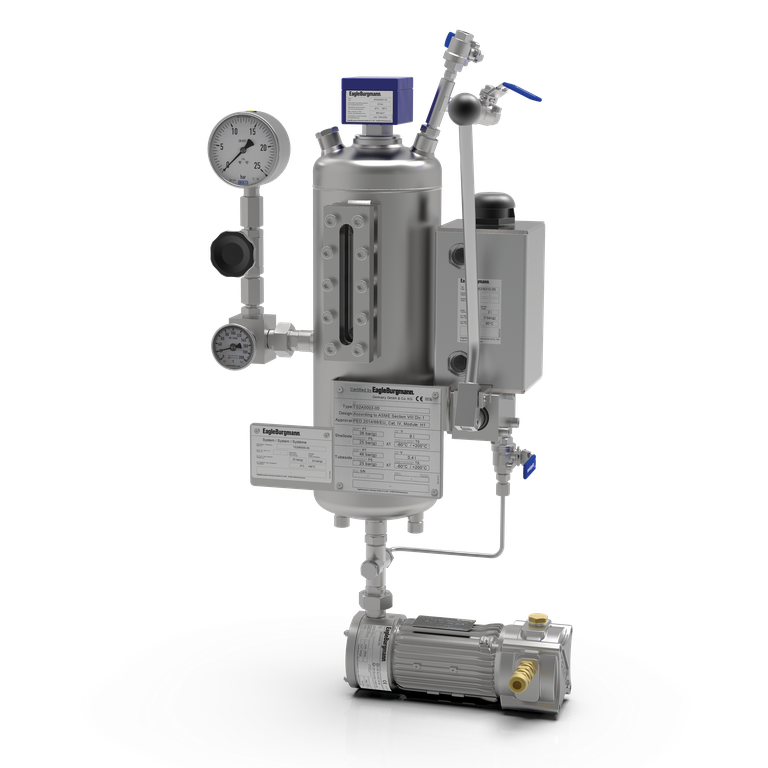

TSA2

Merkmale

  • Nachfolgermodell des TS2000, TS1020
  • Für ANSI-Pumpen in chemischen Applikationen
  • Druckbereich bis 25 bar(g)
  • 40 % höheres Nutzvolumen im Vergleich zur Vorgängerversion
  • Schauglas zur Füllstandüberwachung
  • Ausstattung mit Kühlwendel bereits in der Basisausführung
  • Serienmäßig alle notwendigen Systemanschlüsse und -halterungen für optionale Komponenten vorhanden
  • Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 52, Plan 53A

Vorteile

  • Verbesserte Wärmeableitung
  • Behälter aus 316/316L - 1.4401/1.4404 Edelstahl, Schauglas aus Borosilikat-Glas
  • Modularer Systemaufbau, zahlreiche vorkonfigurierte Varianten verfügbar
  • Anschlussmuffen mit gekammerter Flachdichtung vermeiden Verunreinigung des Kreislaufs mit Gewindedichtmittel
  • Sehr kurze Lieferzeit
  • Attraktive Preisgestaltung

Standards und Freigaben

  • ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)
  • PED 2014/68/EU (optional)
  • SELO, TR CU auf Anfrage
  • TA-Luft-konform

Funktionsbeschreibung

Das TS-System erfüllt für den Betrieb von Doppeldichtungen alle Grundaufgaben eines Sperrsystems:
  • Druckaufbau im Sperrraum
  • Leckage-Ausgleich
  • Zirkulation der Sperrflüssigkeit durch Thermosiphoneffekt oder Zwangsumlaug
  • Kühlung der Dichtung
  • Gezielte Aufnahme der Produkt-Leckage und Verhindern von Trockenlauf (Tandemanordnung). Bei Druckbeaufschlagung erfolgt diese über Druckluft bzw. Stickstoff.

Technische Daten
Behältervolumen: 9 Liter
Zulässiger Druck (1): max. 25 bar(g) (362 psi); Varianten mit bis zu 40 bar(g) möglich
Zulässige Temperatur (1): -60 °C … + 200 °C (-76 °F … + 392 °F)
Arbeitsvolumen MAX-MIN: 2,5 Liter
Kühlleistung – Zwangsumlauf (2): 4,0 kW
Material (medienberührende Teile): Edelstahl 316/316L - 1.4401/1.4404
Schauglas: Reflex Borosilikat-Glas
Dichtung: PTFE
Leergewicht: 15 kg (33 lb)

1) Auslegungsdaten, zulässige Arbeitswerte sind von den Einsatzbedingungen abhängig.
2) Die Kühlleistung hängt ab von den vorhandenen Medien, deren Temperaturen und Durchflussmengen.




Produktvarianten

Konfigurierbare Komponenten
  • Behälter
  • Niveauschalter
  • Messeinrichtung
  • Umwälzpumpe
  • N2-Anschluss und Entlüftung
  • Fülleinrichtung
  • Nachspeisepumpe
  • Entleerung
  • Grundrahmen

Für eine fachgerechte Auslegung und Konfiguration Ihres TSA2-Thermosiphonsystems kontaktieren Sie bitte unsere Experten des Technical Sales Supports.
