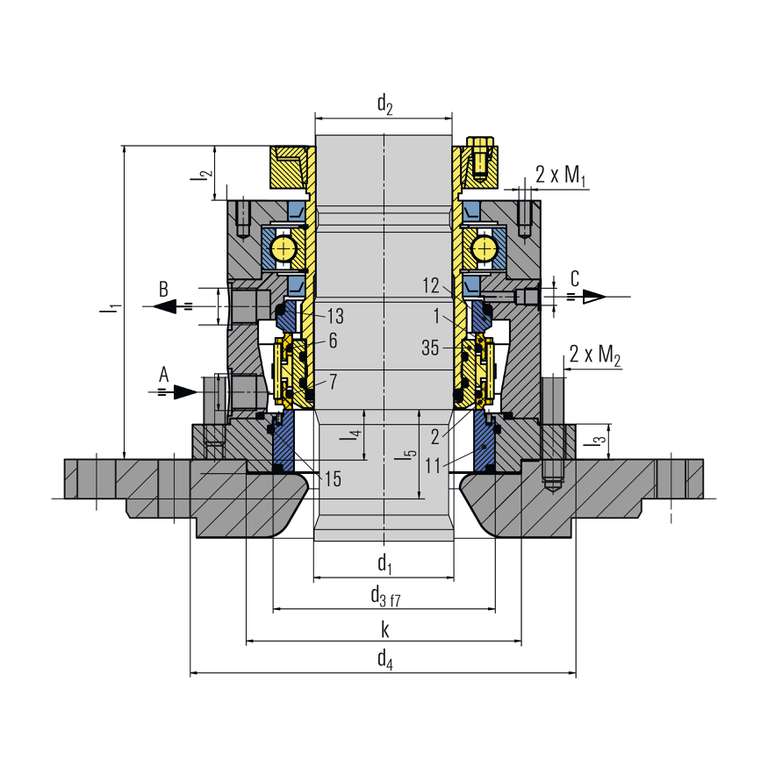

ItemDescription
1Gleitring atmosphärenseitig
2Gleitring produktseitig
11Gegenring produktseitig
12Gegenring atmosphärenseitig
35Drehmomentmitnahme, metallfrei
6, 7, 13, 15O-Ring

M461CL-E3

Merkmale

  • Retrofit für JC Typ 109 / Typ 109B
  • Cartridge-Doppeldichtung für Obenantriebe
  • Für emaillierte Behälter
  • Mit integriertem Loslager
  • Flüssigkeitsgeschmiert
  • Produktseitig selbstschließend
  • Für glatte und abgesetzte Wellen
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend

Vorteile

  • Montagefertige, werksgeprüfte Einheit
  • Die M461CL-E3 bleibt auch bei Druckschwankungen oder Druckumkehr geschlossen. Die Dichtung kann wahlweise drucküberlagert als gesperrte Doppeldichtung oder mit druckloser Vorlageflüssigkeit (p1max = 6 bar (87 PSI)) betrieben werden.
  • Die komplette Dichtungseinheit kann vom emaillierten Flansch abgehoben werden. Der empfindliche Grundflansch bleibt am Kessel.
  • Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich.
  • Aus Edelstahl, kein Schutzanstrich erforderlich

Einsatzbereich

Wellendurchmesser:
d1 = 40 ... 125 mm (1,57" .... 4,92")

Druck:
p1 = Vakuum ...10 bar (...145 PSI),
p3 = max. 12 bar (174 PSI)

Temperatur:
t1 = -40 °C ... +200 °C
(-40 °F ... +392 °F)

Gleitgeschwindigkeit:
vg = 0 ... 3 m/s (0 ... 9,8 ft/s)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitringe: Kohlegrafit (B), FDA-konform
Gegenringe: Siliziumkarbid (Q1), FDA-konform
Nebendichtungen Produktseite: KL/M5
Nebendichtungen Atmosphärenseite: V
Federn: G
Metallische Bauteile: E (1.4122)
Bauteile Produktberührt: AI-Oxid (Buke 5)

Standards und Freigaben

  • FDA
  • ATEX
  • DIN 28138 (Gleitringdichtungen für Rührwellen)
  • DIN 28136 T3 (für emaillierte Behälter)
  • DIN 28137 T2 (Anschluss Montageflansch für emaillierte Behälter)
  • DIN 28159 (Wellenende für emaillierte Behälter)

Empfohlene Dichtungsversorgung

Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, EagleBurgmann SPN.
