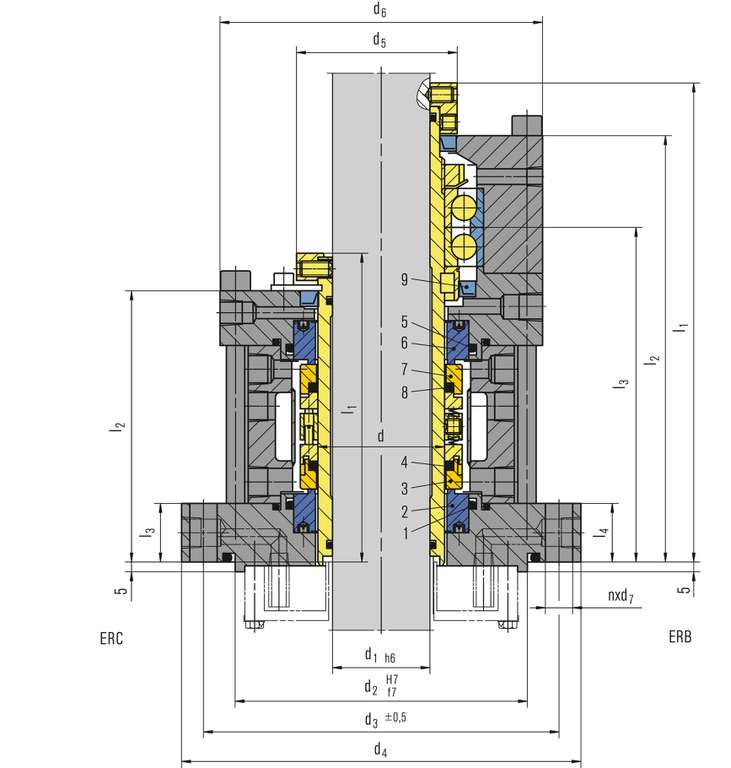

ERB/ERC 110-200
ERB/ERC 110-200
Pos. Benennung
1, 4, 5, 8 O-Ring
2, 6 Gegenring
3, 7 Gleitring
9 Wellendichtung

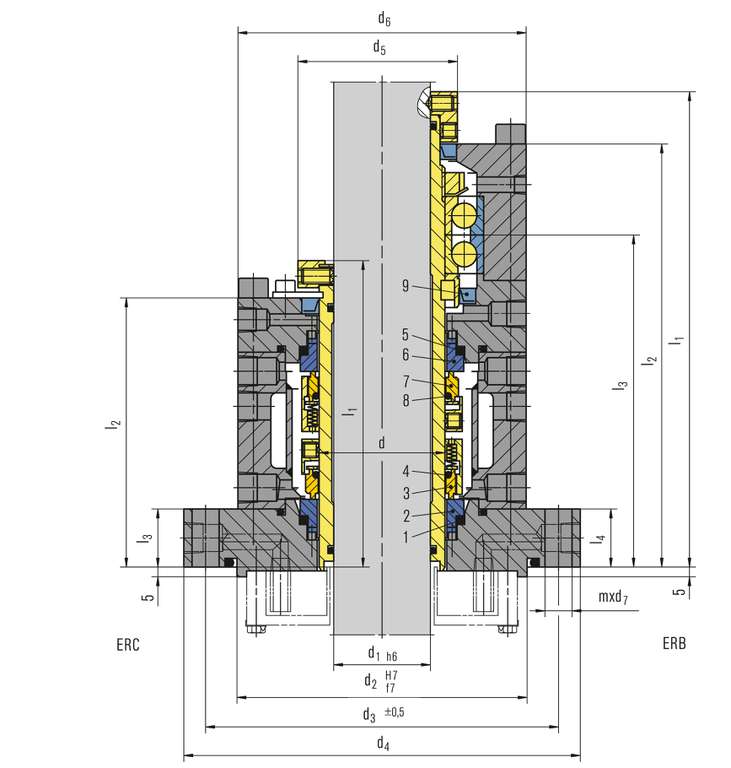

ERB/ERC 50-100
ERB/ERC 50-100

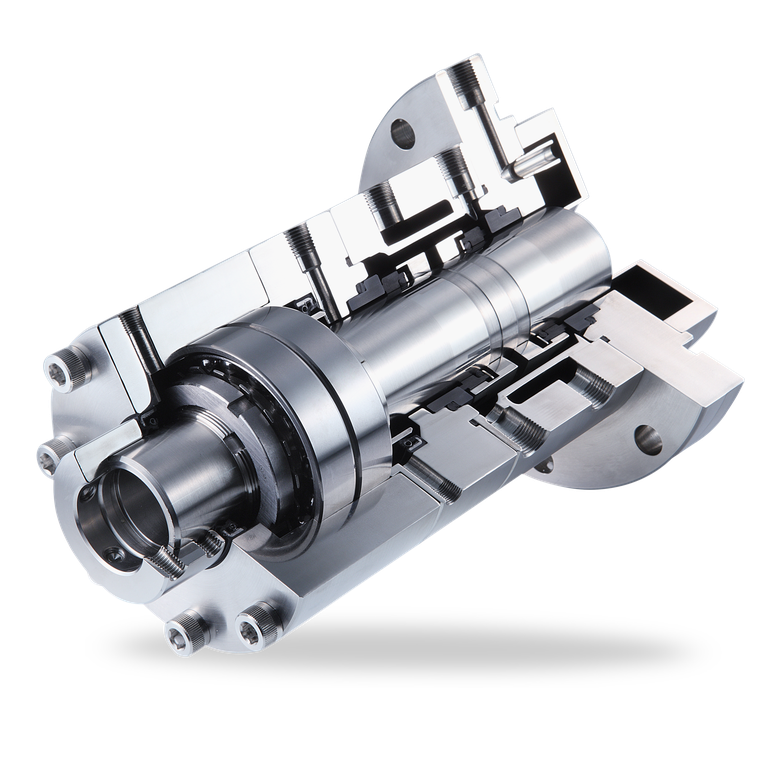

ERB

Merkmale

  • Cartridgeeinheit
  • Doppeldichtung mit integriertem Lager
  • Nicht entlastet
  • Drehrichtungsunabhängig

Vorteile

  • Montagefertige, werksseitig getestete Einheiten
  • Lieferbar mit oder ohne Lager
  • Geeignet für Standardisierungen
  • Entlastete Dichtung für den Hochdruck-Einsatz

Einsatzbereich

Druck: p = Vakuum ... 10 bar (145 PSI)
Temperatur:
t = -30 °C ... +200 °C (-22 °F … +392 °F)
Drehgeschwindigkeit: n = max. 200 min-1
Axialbewegung: max. 0,3 mm

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Wellendurchmesser 50 ... 100 mm:
Gleitringe: Kohlegrafit kunstharzimprägniert (B)
Gegenringe: Siliziumkarbid (Q1), Wolframkarbid (U1), Chromoxid beschichtet

Wellendurchmesser 110 ... 200 mm:
Gleitringe: Siliziumkarbid (Q1), Wolframkarbid (U1), Chromoxid beschichtet
Gegenringe: Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1), Wolframkarbid (U1)

Hinweis

Optionen:
Kühlmantel auf der Kesselflanschseite. Bitte anfragen.



Produktvarianten

ERA
Doppeldichtung mit integrierter Welle und Lager.
ERC
Doppeldichtung ohne Lager.
ERD
Einzeldichtung mit integrierter Welle und Lager.
ERE
Einzeldichtung mit Lager.
ERG
Doppeldichtung mit integriertem Lager. Für emaillierte Behälter.
