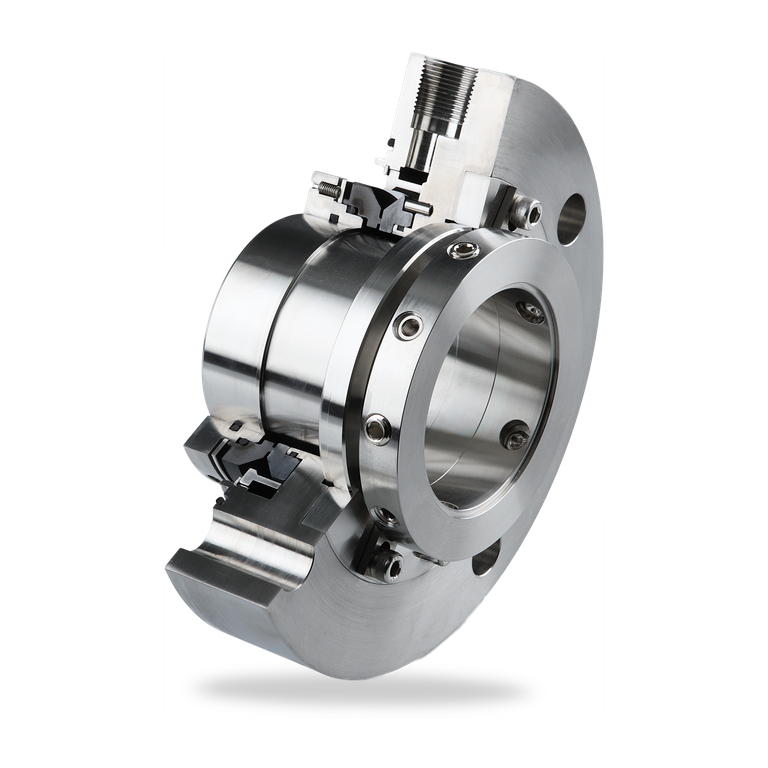

LL9UC
LL9UC

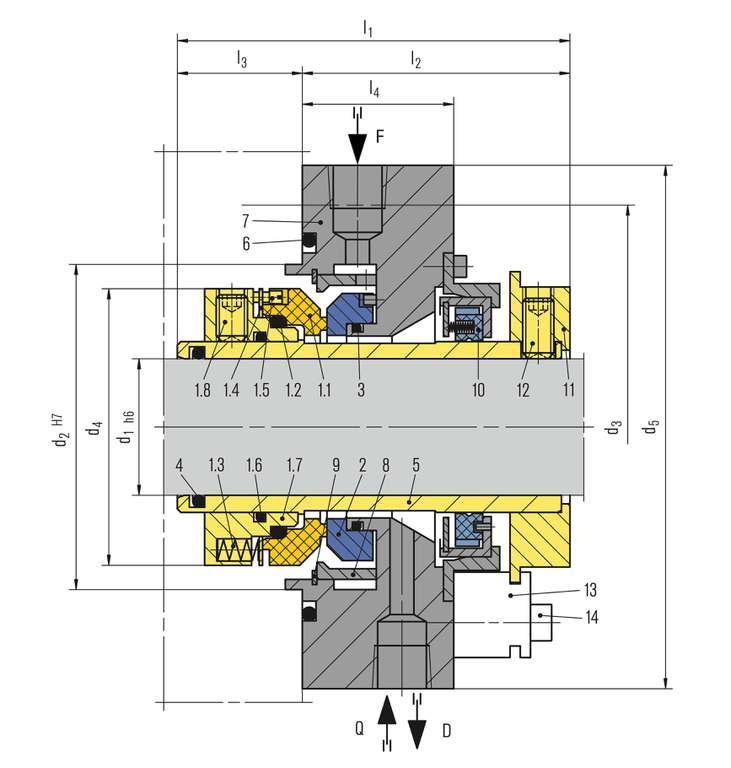

| Pos. | Benennung |
| 1.1 | Gleitring |
| 1.2, 1.6, 3, 4, 6 | O-Ring |
| 1.3 | Feder |
| 1.4 | Druckring |
| 1.5 | Mitnehmerschraube |
| 1.7 | Manschette |
| 1.8, 12 | Gewindestift |
| 2 | Gegenring |
| 5 | Wellenhülse |
| 7 | Deckel |
| 8 | Verteilerring |
| 9 | Sicherungsring |
| 10 | Drosselbuchse |
| 11 | Mitnehmer |
| 13 | Montagelehre |
| 14 | Zylinderschraube |
F Spülung
Q Quench
D Drainage
LL9UC
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
- Einzeldichtug
- Entlastet
- Cartridge-Einheit
- Gruppenbefederung rotierend
- Massive Gleit- und Gegenringe
Vorteile
- Kompaktes Design
- Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
- Lange Lebensdauer
- Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
- Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
- Breite Auswahl an Werkstoffen
- Metallische Teile auch in Spezialwerkstoffen lieferbar
Werkstoffe
Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 1CW-FL
Empfohlene Anwendungen
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Wasserstoff
- Alternative Kraftstoffe
- Leicht flüchtige Kohlenwasserstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
Ähnliche Produkte
APItex-S
- Dichtung nach API 682 Category 1, Type A, Arrangement 1
- Einzeldichtung
- Entlastet
- Cartridge-Einheit
- Drehrichtungsunabhängig
- Massiver Gleitring
- Massiver Gegenring
APItex-T
- Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
- Doppeldichtung in Face-to-Back-Anordnung
- Entlastet
- Cartridge-Einheit
- Drehrichtungsunabhängig
- Massive Gleitringe
- Massive Gegenringe
CGSH-KD
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
- Doppeldichtung in Back-to-Back-Anordnung
- Cartridge-Einheit
- Drehrichtungsunabhängig (mit U-Nuten)
- Gasgeschmiert
- Berührungsfreier Lauf, keine Reibung
- Gruppenbefederung rotierend
