LL9DTUE
LL9DTUE

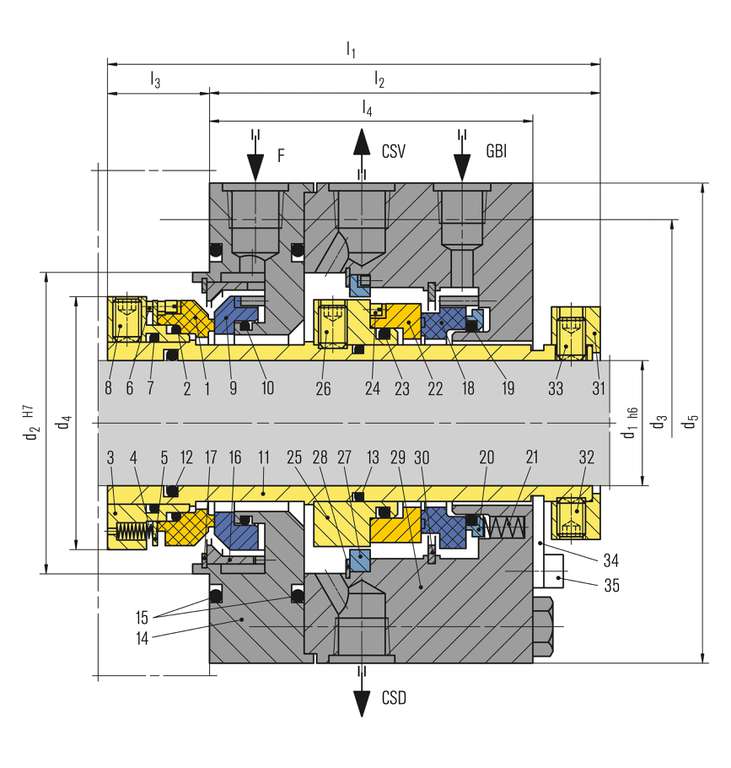

| Pos. | Benennung |
| 1, 18 | Gleitring |
| 2, 7, 10, 12, 13, 15, 19, 23 | O-Ring |
| 3, 25 | Manschette |
| 4, 21 | Feder |
| 5, 20 | Druckring |
| 6, 24 | Mitnehmerschraube |
| 8, 26, 32, 33 | Gewindestift |
| 9, 22 | Gegenring |
| 11 | Wellenhülse |
| 14, 29 | Deckel |
| 16 | Verteilerring |
| 17, 28, 30 | Sicherungsring |
| 27 | Drossel |
| 31 | Mitnehmer |
| 34 | Montagelehre |
| 35 | Zylinderschraube |
F Flush
CSV Sicherheitsdichtung Entlüftung
GBI Vorlagegas EIN
CSD Sicherheitsdichtung Drainage
LL9DTUE
Merkmale
- Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2
- Doppeldichtung in Face-to-Back-Anordnung
- TrockenlaufendeSicherheitsdichtung (Containment Seal)
- Entlastet
- Cartridge-Einheit
- Massive Gleit- und Gegenringe
Vorteile
- Sicherheitsdichtung verhindert Emissionen flüchtiger und nicht-flüchtiger Kohlenwasserstoffe bei Versagen der der produktseitigen Dichtung
- Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
- Lange Lebensdauer
- Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
- Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
Werkstoffe
Gleitring (Primärdichtung): Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gleitring (Sekundärdichtung): Spezialkohle
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gleitring (Sekundärdichtung): Spezialkohle
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3 - 2CW-CS
Empfohlene Anwendungen
- Raffinerietechnik
- Öl- und Gasindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- CCUS
- Alternative Kraftstoffe
- Leicht flüchtige Kohlenwasserstoffe
- LPG-Anlagen
- API 610 / ISO 13709 Pumpen
- Prozesspumpen
Empfohlene Dichtungsversorgung
