Flachdichtungsschneider
9614
Flachdichtungsschneider
9614
Flachdichtungsschneider
9614
Merkmale

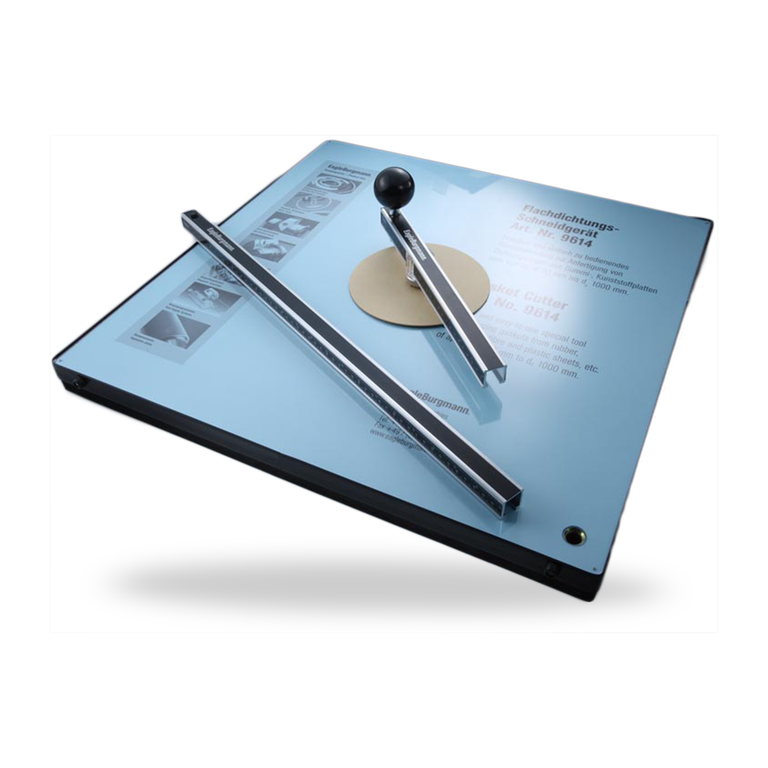

Der Flachdichtungsschneider 9614 ist ein handbedienbarer Flachdichtungsschneider für die Vor-Ort-Montage ohne Stromversorgung. Zum Zuschneiden von kreisrunden Dichtringen.
Vorteile
- Handlich
- Einfach bedienbar
- Besonders für die Anfertigung kleinerer Mengen geeignet
Werkstoffe
Das Flachdichtungsschneidgerät besteht aus:
- Schneidplatte
- Kurzem und langem Schneidarm mit Skala und Läufer
- Bedienungsknopf mit Klingenhalter und Hartmetallklinge
- Zentrumbüchse
- Lochpfeife
- Stanzunterlage
Empfohlene Anwendungen
Varianten
9614/A (Ersatzklinge)
9614/B (Plexiglasschieber)
9614/C (Balken kurz)
9614/D (Zentrumsbüchse)
9614/E (PVC-Platte)
9614/F (Lochpfeife)
9614/G (Stanzunterlage)
9614/I (Zentrumsdorn)
9614/K (Klingenhalter)
9614/L (Balken lang)
9614/SK (Spezialklinge zum Schneiden von Flachdichtungen aus Statotherm® Grafit ohne Träger und mit Edelstahl-Folienträger)
9614/B (Plexiglasschieber)
9614/C (Balken kurz)
9614/D (Zentrumsbüchse)
9614/E (PVC-Platte)
9614/F (Lochpfeife)
9614/G (Stanzunterlage)
9614/I (Zentrumsdorn)
9614/K (Klingenhalter)
9614/L (Balken lang)
9614/SK (Spezialklinge zum Schneiden von Flachdichtungen aus Statotherm® Grafit ohne Träger und mit Edelstahl-Folienträger)
Funktionsbeschreibung
Mit der beiliegenden Lochpfeife und der Stanzunterlage wird in das Dichtungsmaterial ein Zentrierloch gestanzt. Anschließend wird es auf die Schneidplatte gespannt. Nun stellt man den gewünschten Durchmesser auf der Skala ein und schneidet den Flachdichtungsring kreisförmig aus der Dichtungsplatte.
