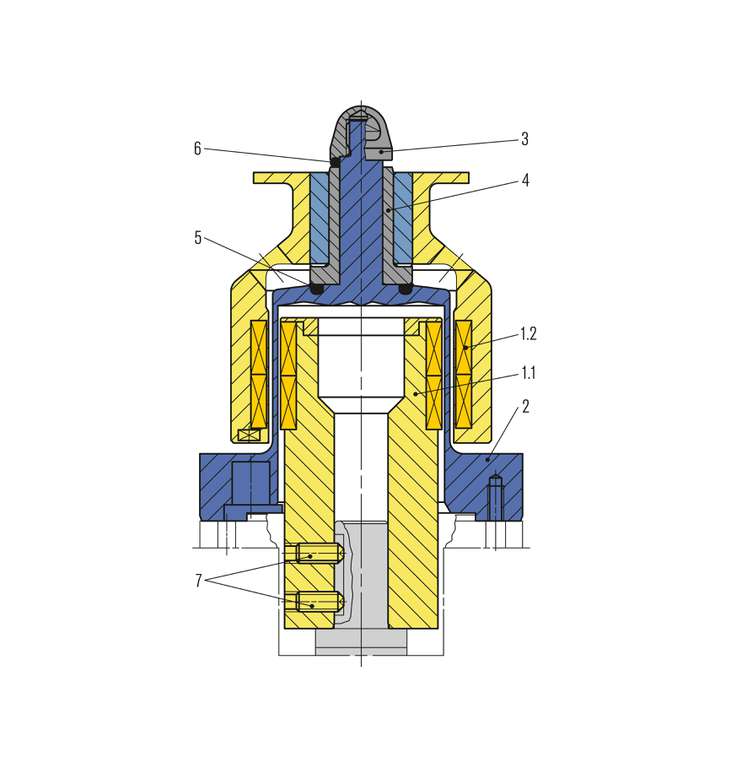

SMAK für Untenantriebe

Pos. Benennung
1.1 Innenrotor
1.2 Außenrotor
2 Spalttopf
3 Mutter
4 Lagerbuchse
5 O-Ring
6 O-Ring
7 Gewindestift

SMAK

Merkmale

Magnetkupplungen der SMAK Serie sind eine hermetisch dichte und wartungsarme Lösung zur Drehmomentübertragung in Rührwerken. Gefährliche oder kostbare Medien bleiben da, wo sie hingehören: Im geschlossen Behälter. Im Gegenzug dringt nichts ein, was das Medium verunreinigen könnte.

Vorteile

  • Magnetkupplung für Rührwerke
  • Hermetisch dicht
  • Sterilisierbare Konstruktion
  • Produktberührte Oberflächen elektropoliert
  • Berührungslose Kraftübertragung vom Motor zur Welle
  • Keine Wartung bei störungsfreiem Betrieb erforderlich
  • Inklusive Gleitlager bei Untenantrieb
  • Drehzahlüberwachung optional
  • Schweiß- oder Schraubflansch lieferbar

Einsatzbereich

Wellendurchmesser: d = ... 40 mm (1,57")
Druck: p = Vakuum ... 7 bar (102 PSI)
Temperatur: t = -40 °C ... +150 °C
(-40 °F ... +302 °F)
Drehzahl: n = ... 400 min-1
Chemische Beständigkeit: pH 0 … 14
Viskosität: 0,3 … 5.000 mPas (SiC)
Drehmoment: max. 270 Nm (Untenantrieb),
330 Nm (Obenantrieb)
Feststoffe: max. 0,1 mm; max. 5 % Gewichtsanteil; Kornhärte max. 700 HV

Werkstoffe

Gleitlagerflächen: Siliziumkarbid oder Zirkonoxid, FDA-konform
Wälzlager: Siliziumnitrid
Magnete: Samarium-Kobalt
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

  • QHD
  • GMP
  • FDA

Funktionsbeschreibung

Die Kraftübertragung erfolgt mittels Magneten berührungslos vom Antrieb zur im Produkt laufenden Welle. Zwischen den Rotoren befindet sich der Spalttopf, das dichtende Element. Er ist zum Produktraum statisch abgedichtet.

Hinweis

Obenantrieb mit trocken laufenden Wälzlagern lieferbar.


Produktvarianten

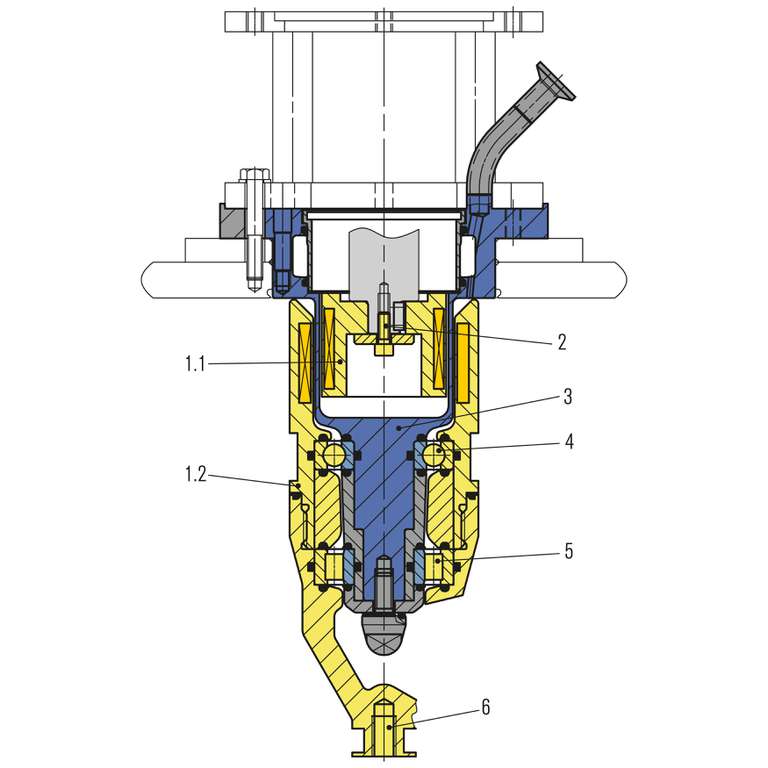

SMAK für Obenantriebe

Pos. Benennung
1.1 Innenrotor
1.2 Außenrotor
2 Anschluss Motorwelle
3 Spalttopf
4, 5 Wälzlager
6 Anschluss Rührorgan

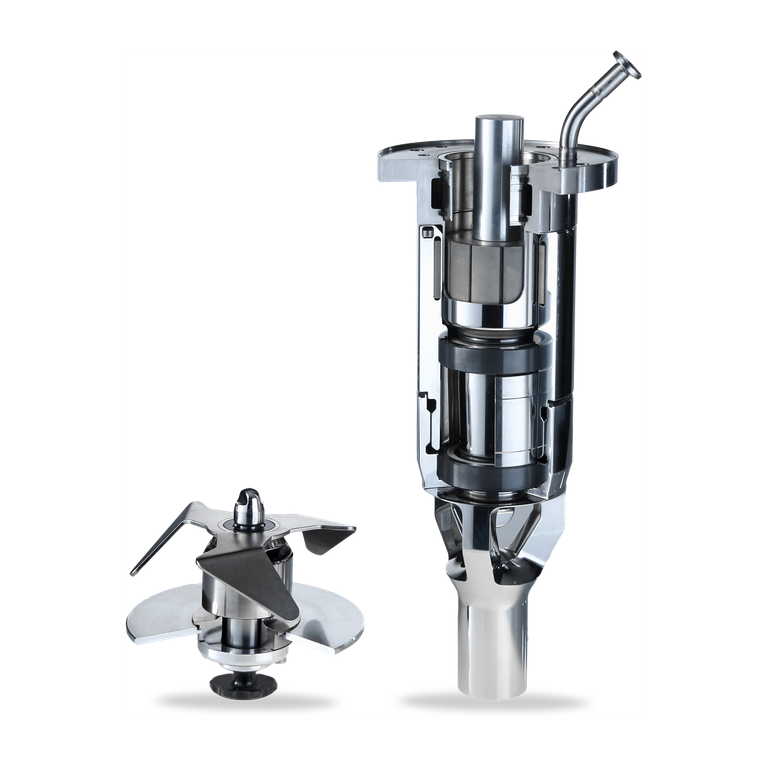

SMAK4-75-4/40
für Obenatriebe
Max. Drehmoment: 16 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 340 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
SMAK4-75-6/-40
für Obenantriebe
Max. Drehmoment: 24 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 360 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
SMAK4-135-6/75
für Obenantriebe
Max. Drehmoment: 100 Nm
Drehzahl: 0 … 400 min-1
Temperatur (max.): 130 °C (266 °F)
Druck: 25 bar (363 PSI)
Gesamthöhe (Anschluss Rührorgan-Oberkante Flansch): 515 mm
Durchmesser (Außenrotor): 110 mm
Werkstoffe:
1.4435, EPDM (FDA), Si3N4, PEEK
Oberfläche Ra <0.5
