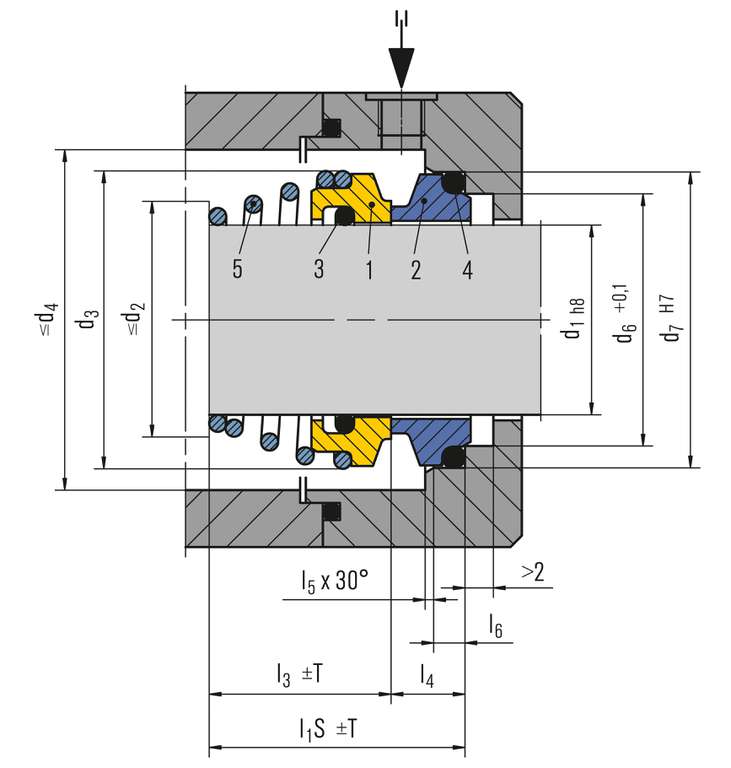

Pos. Benennung
1 Gleitring
2 Gegenring
3, 4 O-Ring
5 Feder


Zeichnung zeigt Type AX30S

AX30

Merkmale

  • Nicht entlastet
  • Drehrichtungsabhängig
  • Massive Gleitelemente

Vorteile

  • Keramikgerechte Konstruktion
  • Wenige Bauteile
  • Gut spülbar

Einsatzbereich

Wellendurchmesser:
d1 = 10 … 80 mm (0.39" ... 3.15")
Druck: p1 = 20 bar (290 PSI)
Temperatur:
t = -40 °C … 220 °C (-40 °F … 428 °F)
Gleitgeschwindigkeit: vg = 15 m/s (49 ft/s)

Werkstoffe

Gleitring: Siliziumkarbid (Q1, Q2)
Gegenring: Kohlegrafit, kunstharzimprägniert (B), Siliziumkarbid (Q1, Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo Stahl (G)

Standards und Freigaben

  • EN 12756



Produktvarianten

AX30K
Für Einbauraum nach EN12756.
