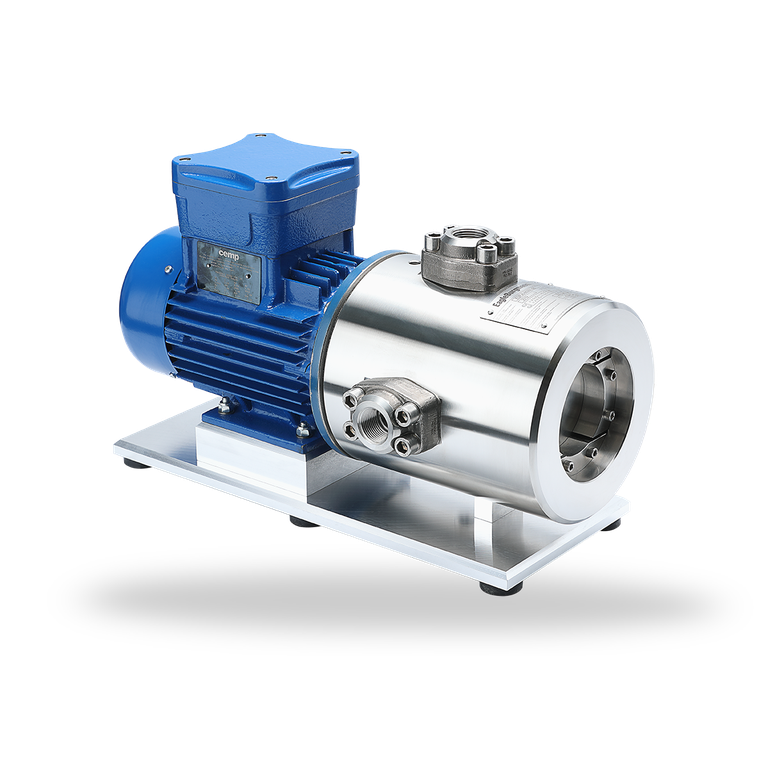

eSPU6 Zirkulationspumpe

eSPU6 Zirkulationspumpe

eSPU6 Zirkulationspumpe

eSPU6 Zirkulationspumpe

Merkmale

Zirkulationspumpen der eSPU6-Baureihe sind Spaltrohrpumpen, ausgeführt als Schraubengangpumpe mit radialer Stufe. Das ideale Einsatzgebiet sind geschlossene Hochdruckkreislaufe in verfahrenstechnischen Hydraulikanlagen. Hierfür ist die eSPU6 eine echte und preiswerte Alternative zu stopfbuchslosen Kreiselpumpen. Die eSPU6 Pumpen sind nicht selbstansaugend, dies bedeutet dass der Pumpenkreislauf gut entlüftet sein muss.

Vorteile

  • Spaltrohrpumpe: Hermetisch dicht und weitgehend wartungsfrei
  • Ausführung für max. 250 bar Betriebsdruck
  • Kohlegraphit-Axiallager: Im Betrieb durch doppelflutige Ausführung der Förderschnecke weitgehend entlastet
  • Zirkoniumoxid-Hülse zur Minimierung der magnetischen Verluste der Magnetkupplung

Hinweis

Der Betrieb der Zirkulationspumpe hat über eine geeignete Sanftanlaufeinrichtung zu erfolgen. Diese ist für die Basisversionen im Lieferumfang enthalten und wird als separate Komponente geliefert. Die Installation dieser Einheit ist kundenseitig und unter Einhaltung der gültigen Ex-Vorschriften vorzunehmen.



Produktvarianten

Bezeichnung eSPU6 eSPU6
Dichtungsart Magnetkupplung Magnetkupplung
Nebendichtungen (O-ringe) FKM (V) FFKM (K)
Max. zul. Viskosität (mm²/s) 100* 100*
Max. Betriebsdruck (Öl) 250 bar (3.625 PSI) @ 150 °C (302 °F) 250 bar (3.625 PSI) @ 150 °C (302 °F)
200 bar (2.900 PSI) @ 200 °C (392 °F)
Max. Betriebsdruck (Wasser) 250 bar (3.625 PSI) @ 75 °C (167 °F) 250 bar (3.625 PSI) @ 150 °C (302 °F)
Max. Mediumstemperatur -17 °C (1.5 °F) -1 °C (30.2 °F)
Min. Umgebungstemperatur -29 °C (-20.2 °F) -10 °C (14 °F)
Ex Schutzart Ex II 2G Ex h IIC T4 Gb
Ex II 2D Ex h IIIC T130 °C Db
Ex II 2G Ex h IIC T4 Gb
Ex II 2D Ex h IIIC T130 °C Db
Motorleistung 0,75 kW <ISO VG 32 (*) <ISO VG 32 (*)
Motorleistung 1,10 kW >ISO VG 32 (*) oder 60 Hz >ISO VG 32 (*) oder 60 Hz
Gewicht (Pumpenkopf ohne Motor) 48,5 (107 lb) 48,5 (107 lb)
Metallische Werkstoffe 316L (1.4404) / 1.4122 316L(1.4404) / 1.4122

Umwälzeinheiten mit höherer Leistung oder für andere Medien bzw. Viskositäten auf Anfrage.
* Im jeweiligen Betriebspunkt
