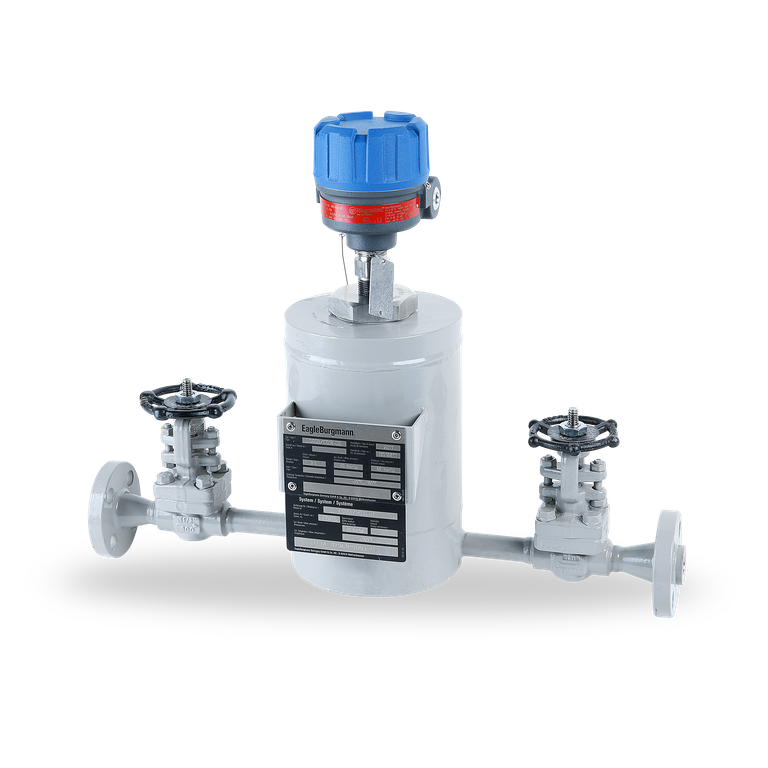

LS050 (Plan 65)

LS050 (Plan 65)

LS050 (Plan 65)

Merkmale

Die EagleBurgmann Leckageüberwachungssysteme der Baureihe LS050 nach API Plan 65 bestehen aus einem Leckagesammelbehälter mit integrierter Blende und Überlaufleitung sowie 2 Absperrventilen. Der Füllstand kann mit Hilfe eines Niveauschalters überwacht werden.

Zirkulation nach API 682 / ISO 21049: Plan 65

Vorteile

  • Innovatives Design: Blende und Überlaufleitung im Behälter integriert
  • Extra Verrohrung für die Überlaufleitung entfällt
  • Geringer Platzbedarf durch kompakte Bauart
  • Integrierte Füllstandsüberwachung sorgt für zuverlässige Funktionsweise

Standards und Freigaben

  • PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
  • ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)

Funktionsbeschreibung

Das Leckageüberwachungssystem LS050 nach API Plan 65 dient zur Ableitung der Leckage bei Einzeldichtungen. Die atmosphärenseitigen Leckage wird in einem externen Behälter gesammelt, wobei die Leckagemenge (Füllstand im Behälter) überwacht wird.



Produktvarianten

Bezeichnung LS050/M004-D0 LS050/M006-D0 LSA6000A4 LSB6000A4
Auslegungsvorschrift PED 2014/68/EU PED 2014/68/EU PED 2014/68/EU /
ASME VIII, Div. 1
PED 2014/68/EU /
ASME VIII, Div. 1
Inhalt, Behälter (Liter) 3 3 4 4
Zul. Druck1) 50 bar
(725 PSI)
50 bar
(725 PSI)
44 bar
(638 PSI)
44 bar
(638 PSI)
Zul. Temperatur1) 0 °C ... +80 °C
(32 °F ... +176 °F)
0 °C ... +80 °C
(32 °F ... +176 °F)
-20 °C … +120 °C
(-4 °F … +248 °F)
-20 °C … +120 °C
(-4 °F … +248 °F)
Metallische Teile 1.4571 1.4571 316/316L 316/316L
Prozessanschlüsse 1/2" NPT Flansch 1/2" Flansch 3/4", 600 lb Flansch 3/4", 600 lb
Niveauüberwachung LSH LSH Differenzdrucktransmitter (PDIT) Differenzdrucktransmitter (PDIT)
API 682 3. Edition Plan 65 Plan 65
API 682 4. Edition Plan 65A Plan 65A

Weitere Ausführungen auf Anfrage.
1) Auslegungsdaten, zulässige Arbeitswerte sind von den Einsatzbedingungen abhängig.

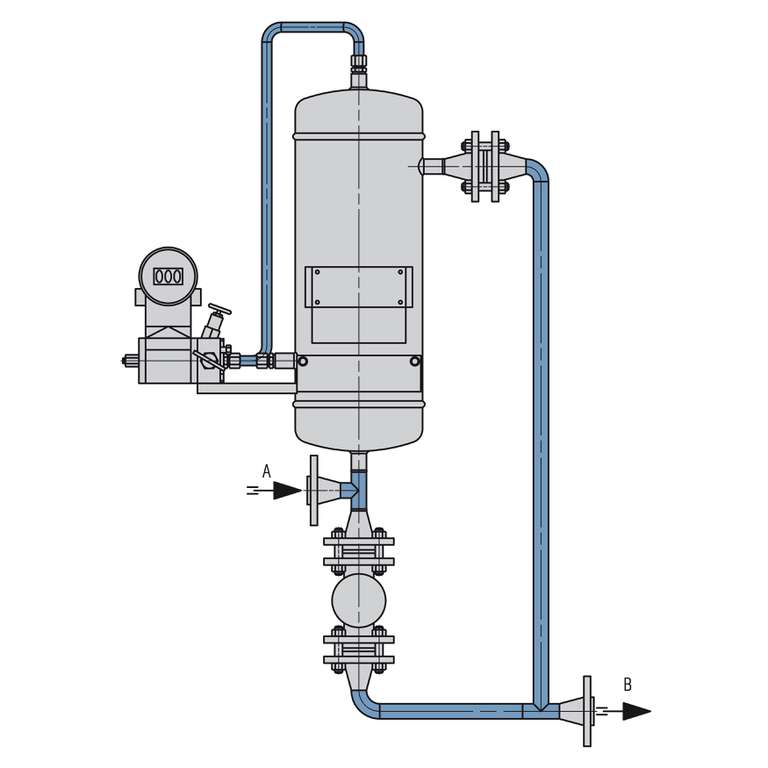

LSA6000A4
Produktvariante gemäß API 682 4. Edition, Plan 65A
A Von der Gleitringdichtung
B Zum Leckagesammelsystem
LSB6000A4
Produktvariante gemäß API 682 4. Edition, Plan 65B
A Von der Gleitringdichtung
B Zum Sammelsystem
