LNF992

Produkt anfragen

LNF992

LNF992
Produkt anfragen

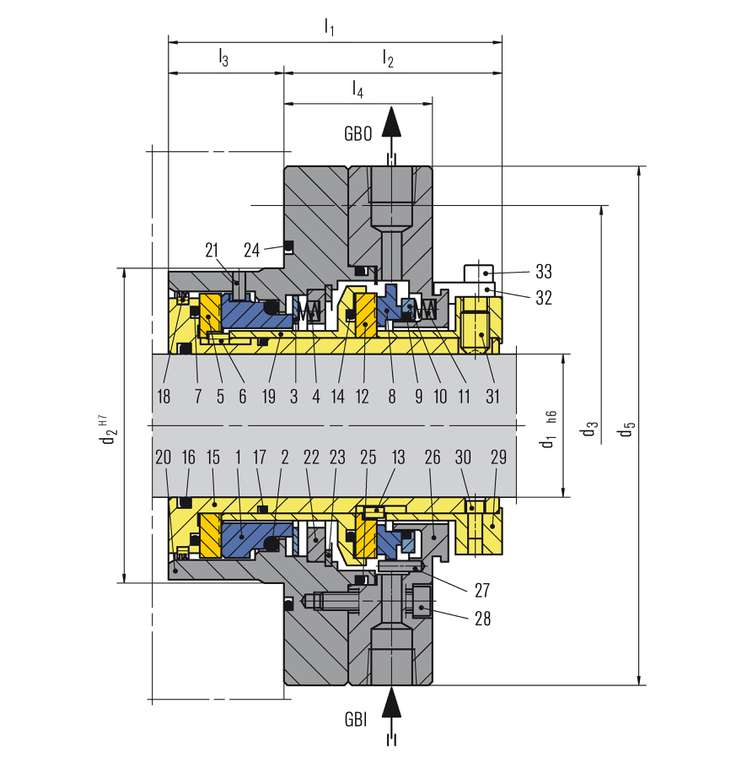

Pos. Benennung
1,8 Gleitring
2, 7, 9, 14, 16, 17, 24, 25 O-Ring
3, 10 Druckring
4, 11 Feder
5, 12 Gegenring
6, 13, 21, 27, 30 Stift
15 Wellenhülse
18 Labyrinth
19 Adapterhülse
20, 26 Deckel
22 Adapter
23 Sicherungsring
28, 33 Zylinderschraube
29 Mitnehmer
31 Gewindestift
32 Montagelehre


GBO Sperrgas AUS
GBI Sperrgas EIN

LNF992

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Gasgeschmiert
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Drehrichtungsunabhängig
  • Massive Gleit- und Gegenringe

Vorteile

  • Berührungsfrei laufend
  • Kein Eindringen des Prozessmediums zwischen die Gleitflächen, keine Emissionen zur Atmosphäre
  • Geeignet für feststoffbeladene Medien
  • Produktseitige Dichtung bei Druckumkehr und positivem Druck einsetzbar
  • Geringe Leistungsaufnahme

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = Vakuum ... 16 bar (232 PSI)
Temperatur: t = -40 °C ... +160 °C (-40 °F … +320 °F)
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)

Werkstoffe

Gleitringe: Siliziumkarbid SSiC (Q1),
Kohlegrafit, hochverdichtet
Gegenringe: Siliziumkarbid SSiC (Q1)
Nebendichtungen: FKM (V)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3NC-FB
