Espey WKA1100HP

Espey WKA1100HP Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

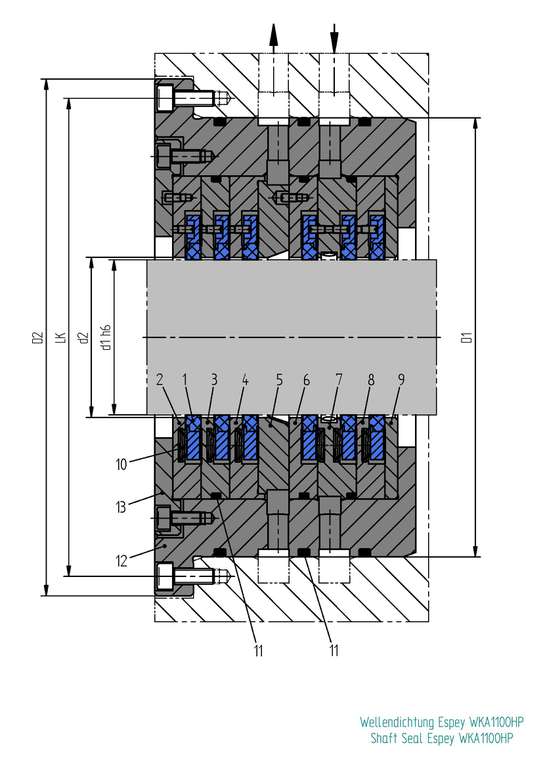

Pos. Benennung Variable
für
Breite
1.1 Dichtring
1.3 Druckfeder
2 Kammer A
2.1 Kammer
mit O-Ring
A
3 Sperrgaskammer B
3.1 Sperrgaskammer
mit O-Ringen
B
4 Laternenkammer C
4.1 Laternenkammer
mit O-Ring
C
5 Laterne schmal E
5.1 Laterne breit F
6 Schlussring G
7 Flachdichtung H
8* Gehäuse
9* Deckel
10* O-Ring Gehäuse


* Auf Anfrage
Für eine größere Ansicht bitte die Maus über das Bild bewegen.
  • Kammerdichtung (Baukastensystem - beliebig kombinierbar), optional mit Gehäuse und Deckel
  • Sehr geringer Betriebsspalt - geringe Leckage
  • Trockenlaufend
  • Dichtringe folgen radialen Wellenauslenkungen
  • Kompensiert axiale Wellenauslenkungen
  • Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
  • Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine
  • Einteiliger Dichtring mit Bandage aus Titan
  • Beidseitige Entlastung des Dichtrings in der Kammer für kurzzeitigen Backpressure-Betrieb
  • Dichtring axial befedert – kein Aufschwingen im drucklosen Maschinenbetrieb
  • Hohe Betriebssicherheit
  • Hohe Standzeit
  • Wartungsfreundlich
Wellendurchmesser:
d = 20 ... 200 mm (0.79" … 7.87")
Betriebsdruck:
p = Vakuum ... 250 bar (3.626 PSI) abs.
Betriebstemperatur:
t = -120 ... +225 °C (-184 °F … +437 °F)
Gleitgeschwindigkeit: vg = max. 240 m/s (787 ft/s)
Radialspiel: ±1,0 mm(±0.04")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >58 HRC
Dichtring: Kohle mit Titanbandage
Kammer- und Gehäuseteile: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Nebendichtung (Elastomer): Fluorkautschuk (Viton®), Nitril-Butadien-Kautschuk (Perbunan®), Perfluorkautschuk (Kalrez®)
Nebendichtung (Flachdichtung): Statotherm®-HT/HD, KSiL C 4400
  • Öl- und Gasindustrie
  • Raffinerietechnik
  • Chemische Industrie
  • Petrochemische Industrie
  • Zellstoff- und Papierindustrie
  • Metallerzeugung und -verarbeitung
  • Kraftwerkstechnik
  • Gase
  • Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
  • (Feststoffbeladene) Dämpfe / Flüssigkeitsnebel
  • Ölnebel / Kriechöl
  • Wasser
  • Getriebekompressoren (ein- und mehrstufig)
  • Schrauben- und Kältekompressoren
