Espey WD200

Espey WD200 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

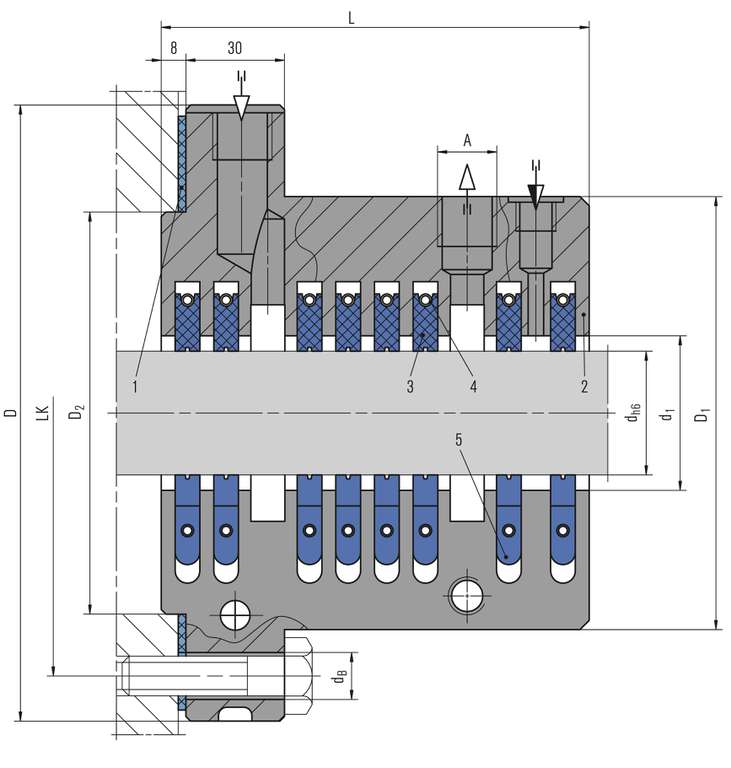

Pos. Benennung
1 Flachdichtung
2 Gehäuse, 2-tlg.
3 Dichtring
4 Zugfeder
5 Arretierung
  • Geteiltes Gehäuse
  • Mehrteiliger Dichtring, radial geschnitten
  • Sehr geringer Betriebsspalt - geringe Leckage
  • Trockenlaufend
  • Selbstjustierende Dichtringe
  • Dichtringe folgen radialen Wellenauslenkungen
  • Kompensiert axiale Wellenauslenkungen
  • Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
  • Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine
  • Einfache Montage und Demontage durch geteilte Gehäuseausführung
    (Welle muss nicht demontiert werden)
  • Hohe Standzeit
  • Wartungsfreundlich
  • Dichtringe segmentiert und damit leicht austauschbar
Wellendurchmesser:
d = 40 ... 340 mm (1,57" … 13,39")
Betriebsdruck:
p = Vakuum ... 20 bar abs. (290 PSI)
Betriebstemperatur:
t = -120 °C ... +800 °C (-184 °F … +1.472 °F) (Kohle),
max. 225 °C (437 °F) (PTFE-Compound)
Gleitgeschwindigkeit:
vg = max. 150 m/s (492 ft/s) (Kohle),
max. 40 m/s (131 ft/s) (PTFE-Compound)
Radialspiel: ±1,0 … 5,0 mm (±0,04" … 0,2")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >300 HB (ND-Ausführung), >58 HRC (HD-Ausführung)
Dichtring: Kohle, PTFE-Compound
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®
  • Chemische Industrie
  • Müllverbrennungs- und Entsorgungsindustrie
  • Kraftwerkstechnik
  • Petrochemische Industrie
  • Nahrungsmittelindustrie
  • Metallerzeugung und -verarbeitung
  • Gase
  • Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
  • (Feststoffbeladene) Dämpfe / Flüssigkeitsnebel
  • Ölnebel / Kriechöl
  • Wasser
  • Mittlere und große Ventilatoren und Gebläse
  • Lagerabdichtungen bei Getrieben und Motoren
  • Dampfturbinen
  • Mixer, Mischer, Mühlen, Trockner
