Mtex Doppeldichtungen

Produkt anfragen

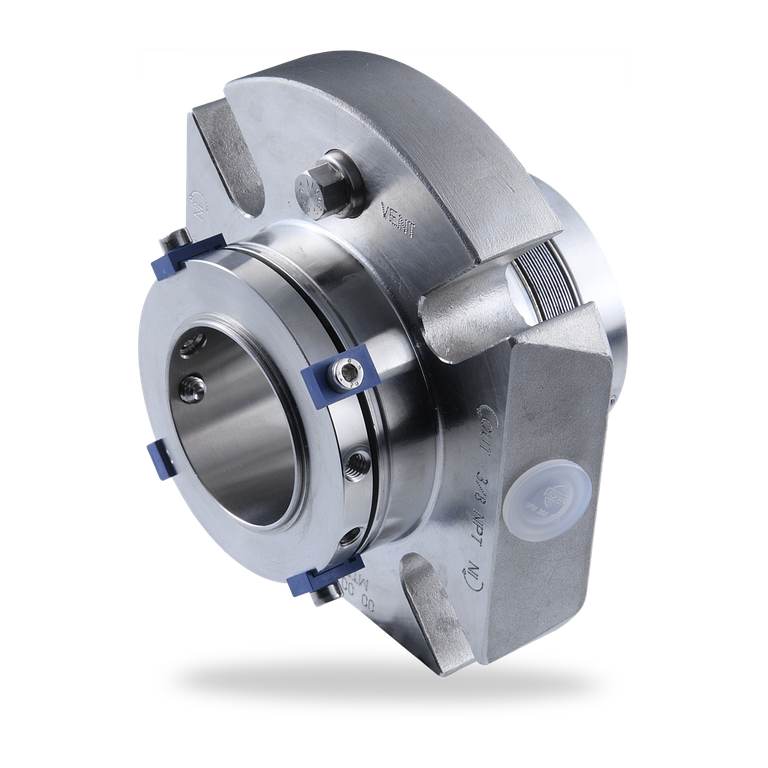

Mtex Doppeldichtungen

Mtex Doppeldichtungen
Produkt anfragen

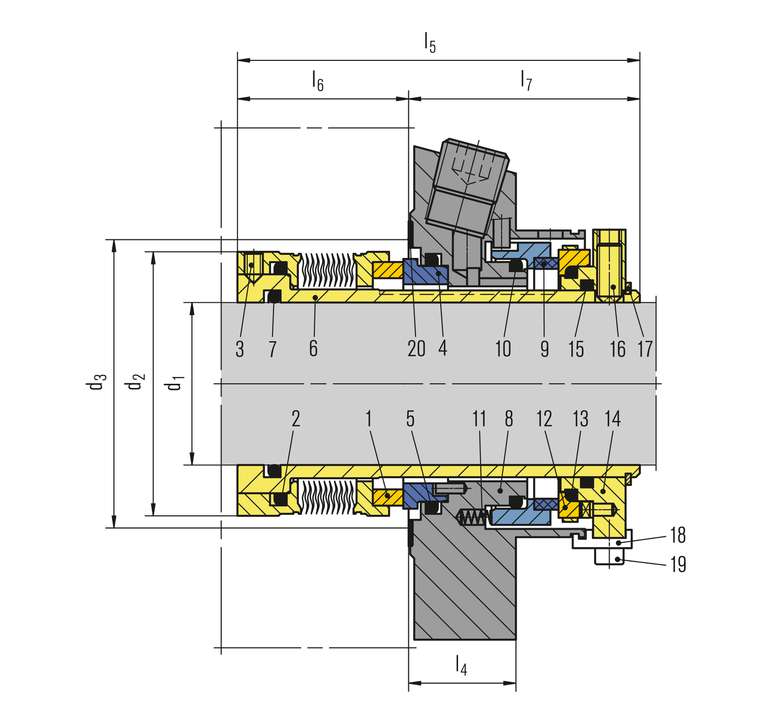

Pos. Benennung
1 Balgeinheit
2 O-Ring
3 Gewindestift
4 Gegenring
5 O-Ring
6 Wellenhülse
7 O-Ring
8 Deckel
9 Gleitring
10 O-Ring
11 Feder
12 Gegenring
13 O-Ring
14 Mitnehmer
15 O-Ring
16 Gewindestift
17 Sicherungsring
18 Montagelehre
19 Zylinderschraube
20, 22 Flachdichtung
20, 22 Verschlussschraube

Mtex Doppeldichtungen

Merkmale

  • Doppeldichtung
  • Mtex-DN: API Plan 52 (53/54)
  • Mtex9-DN: API Plan 53/54
  • Cartridgeausführung
  • Entlastet
  • Drehrichtungsunabhängig
  • Metallfaltenbalg
  • Stationäre Befederung
  • Drehrichtungsunabhängige Fördereinrichtung

Vorteile

  • Ideal für Standardisierungen
  • Universell einsetzbar: für Umbau von Packungen, Retrofits oder Erstausrüstungen
  • Keine maßlichen Modifikationen des Stopfbuchsraumes notwendig (Kreiselpumpen), geringe radiale Einbauhöhe
  • Störungsfreier Lauf durch Balgeinheit mit Amplitudenbegrenzung (wichtig bei Trockenlaufgefahr)
  • Keine Beschädigung der Welle durch dynamisch belasteten O-Ring
  • Selbstreinigungseffekt
  • Einfache und schnelle Montage durch vormontierte Einheit

Einsatzbereich

Wellendurchmesser:
d1 = 25 ... 80 mm (1" … 3,15")
Temperatur:
t* = –40 °C ... +220 °C (–40 °F ... +428 °F)
Druck: p1 = 25 bar (232 PSI)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)

Zirkulationssystem Sperrflüssigkeit:
p3max = 16 bar (232 PSI)
Δp (p3–p1) ideal = 2 … 3 bar (29 … 44 PSI)
Δp (p3–p1) max.
= 10 bar (145 PSI) bei <120 °C (<248 °F)
= 5 bar (73 PSI) bei ≤220 °C (≤ 232 °F)

API Plan 52 (53/54)

Pumpenstart:
Δp (p3–p1) max. 16 bar (232 PSI) erlaubt

* Einsatzgrenzen der O-Ringe beachten!

Werkstoffe

Gleitring:
Kohlegrafit (A,B), Siliziumkarbid (Q1)
Gegenring:
Siliziumkarbid (Q1), Wolframkarbid (U2)
Nebendichtungen:
FPM (V), EPDM (E), FFKM (K)
Balg: Inconel® 718 (M6)
Federn: Hastelloy® C-4 (M)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)

Empfohlene Dichtungsversorgung

EagleBurgmann TS 2000 Thermosiphonsystem

Produktlink:
EagleBurgmann TS2000

Detailinformationen (Englisch)
über diese Pläne (API 682 4. Edition):
API Plan 52
API Plan 53A
API Plan 53B
API Plan 53C
API Plan 54


Produktvarianten

Mtex9-DN
Maße, Positionen und Beschreibung wie Mtex-DN, jedoch mit optimierter Gleitringgeometrie für druckbeaufschlagten Betrieb nach API Plan 53/54. Zum Betrieb ist ein Sperrdrucksystem (z.B. EagleBurgmann TS2000) erforderlich.

Druck: p1 = 10 bar (145 PSI)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)

Sperrkreislauf:
p3max = 16 bar (232 PSI)
Δp (p3 – p1) ideal = 2 … 3 bar (29 … 44 PSI)
Δp (p3 – p1) max = 16 bar (232 PSI)

API Plan 53/54

Pumpenstart:
Δp (p3 – p1) max = 16 bar (232 PSI) erlaubt
