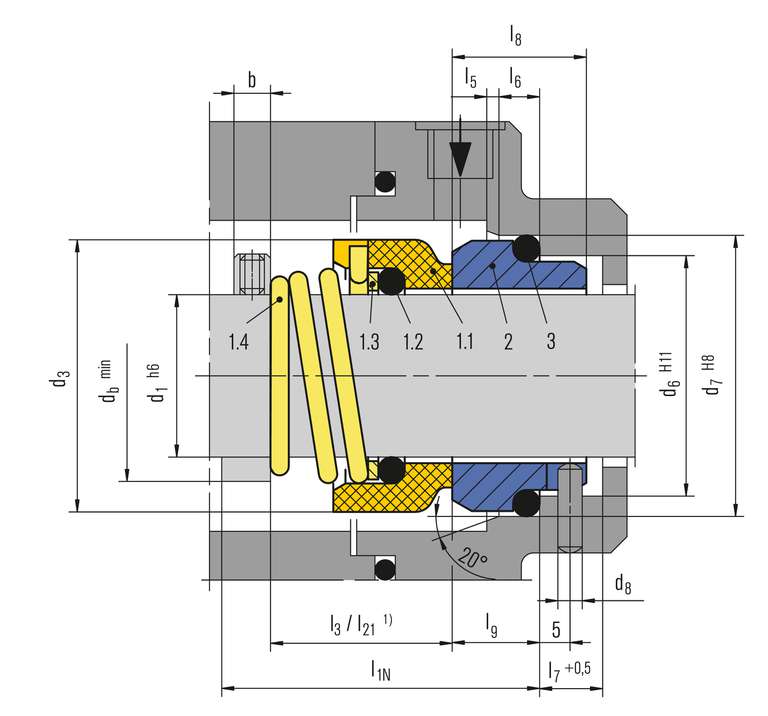

Pos. Teile–Nr. DIN 24250 Benennung
1.1 472 Gleitring
1.2 412.1 O-Ring
1.3 474 Druckring
1.4 478 Feder rechtsgängig
1.4 479 Feder linksgängig
2 475 Gegenring (G9)
3 412.2 O-Ring

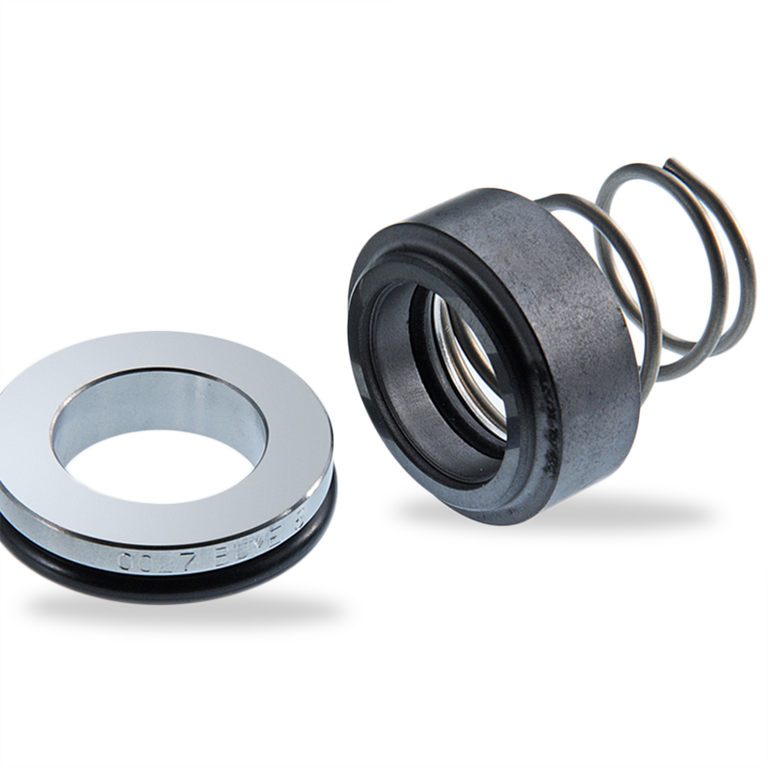

M2N

Merkmale

  • Für glatte Wellen
  • Einzeldichtung
  • Nicht entlastet
  • Kegelfeder rotierend
  • Drehrichtungsabhängig

Vorteile

  • Preiswerte Dichtungslösung
  • Keine Beschädigung der Welle durch Gewindestifte
  • Kurze Einbaulänge möglich (G16)

Einsatzbereich

Wellendurchmesser:
d1 = 6 ... 38 mm (0,25" ... 1,5")
Druck: p1 = 10 bar (145 PSI)
Temperatur:
t = -20 °C ... +140 °C
(-4 °F ... +355 °F)
Gleitgeschwindigkeit:
vg = 15 m/s (50 ft/s)
Axialbewegung: ±1,0 mm

Werkstoffe

Gleitring: Kohlegrafit kunstharzimprägniert (B)
Gegenring G9: Siliziumkarbid (Q1, Q2), Sonder-CrMo-Stahl (S), Aluminiumoxid (V)

Standards und Freigaben

  • EN 12756



Produktvarianten

M2
Rotierende Einheit M2 mit Gegenring G4 oder G16 (kürzere Einbaulänge).
Gleitring: Kohlegrafit kunstharzimprägniert (B)
Gegenring G4: Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S)
Gegenring G16: Siliziumkarbid (Q1, Q2), Sonder-CrMo-Stahlguss (S), Aluminiumoxid (V)
M2N4
Rotierende Einheit M2 mit Gegenring G6.
Gleitring: Kohlegrafit kunstharzimprägniert (B)
Gegenring G6: Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S)
