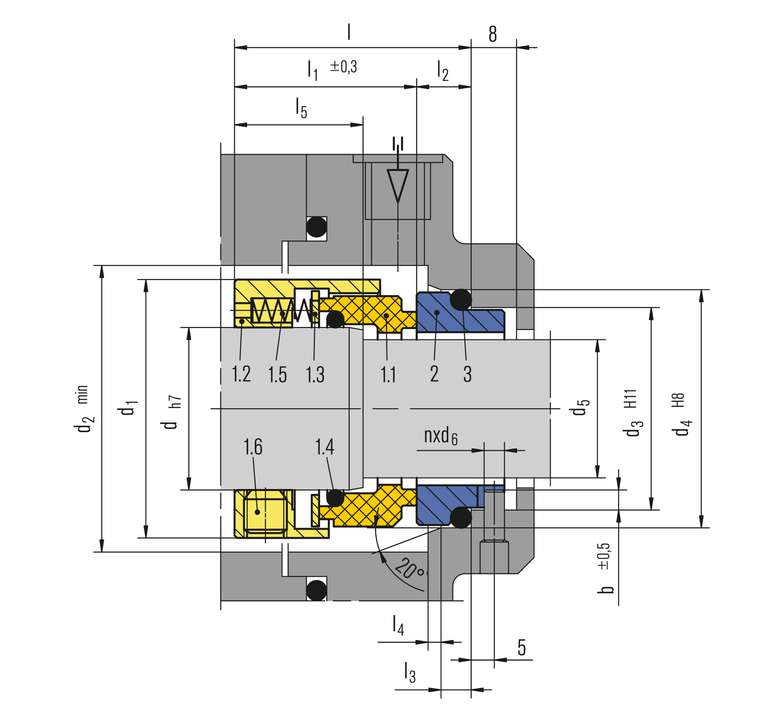

Item Description
1.1 Seal face
1.2 Drive collar
1.3 Thrust ring
1.4 O-Ring
1.5 Spring
1.6 Set screw
2 Seat
3 O-Ring

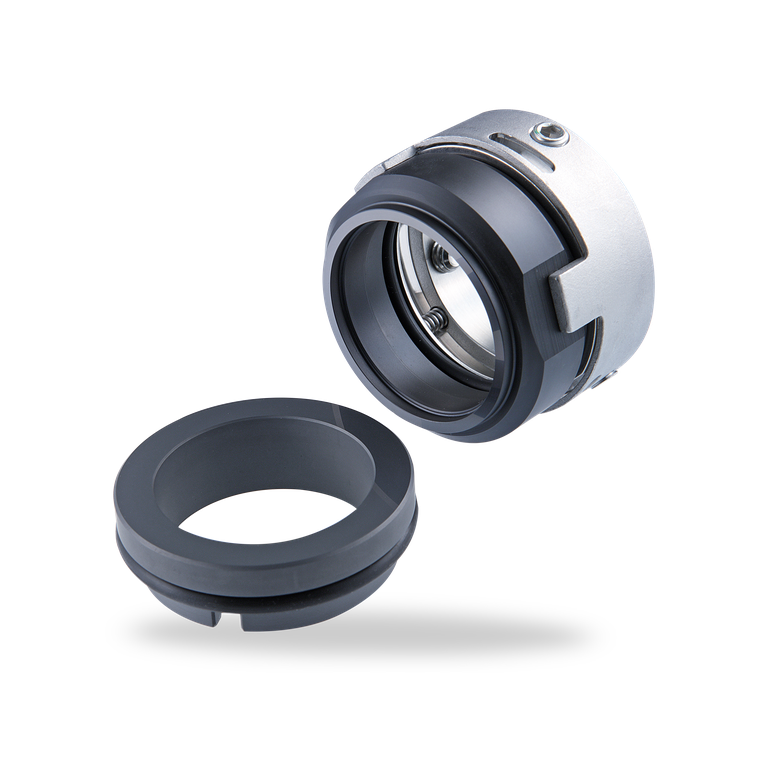

LB500

Merkmale

  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend

Vorteile

  • API 682-konform
  • Passt in EN und ANSI Einbauräume
  • Optimierte, schmale Gleitringgeometrie

Einsatzbereich

Druck: p = Vakuum … 35 bar (508 PSI)
Temperatur:
t = -20 °C … +200 °C (-4 °F … +392 °F)
Gleitgeschwindigkeit: vg = … 20 m/s (66 ft/s)
Viskosität: … 500 mPa·s
Feststoffgehalt: … 0,5 %

Werkstoffe

Gleitring: Kohlegrafit kunstharzimprägniert (B), Kohlegrafit hochverdichtet
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: FKM (V)
Metallische Teile: CrNiMo-Stahl (G)

Standards und Freigaben

  • API 682 / ISO 21049
  • ANSI



Produktvarianten

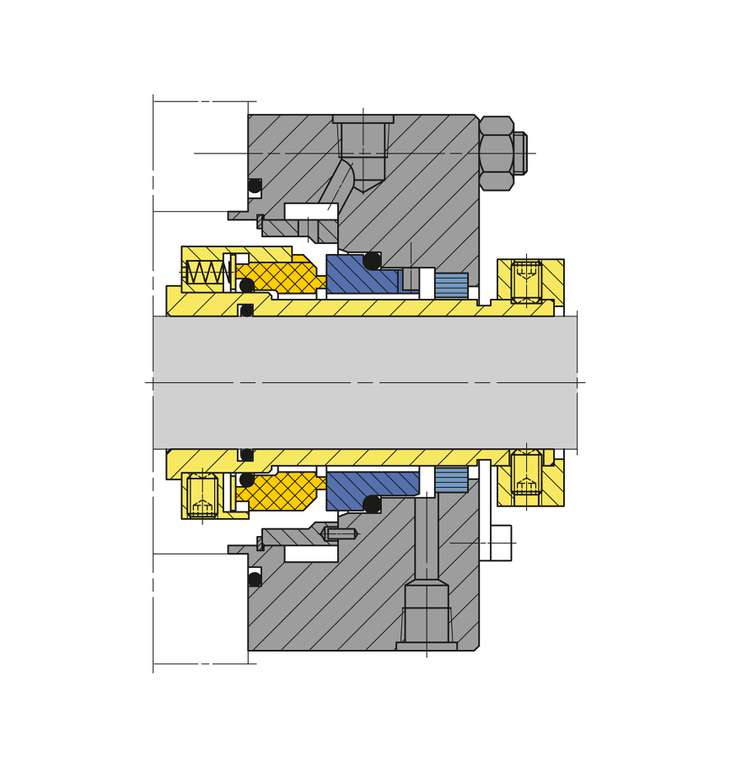

Konfigurationsbeispiel gemäß API 682 (1CW-FX)
