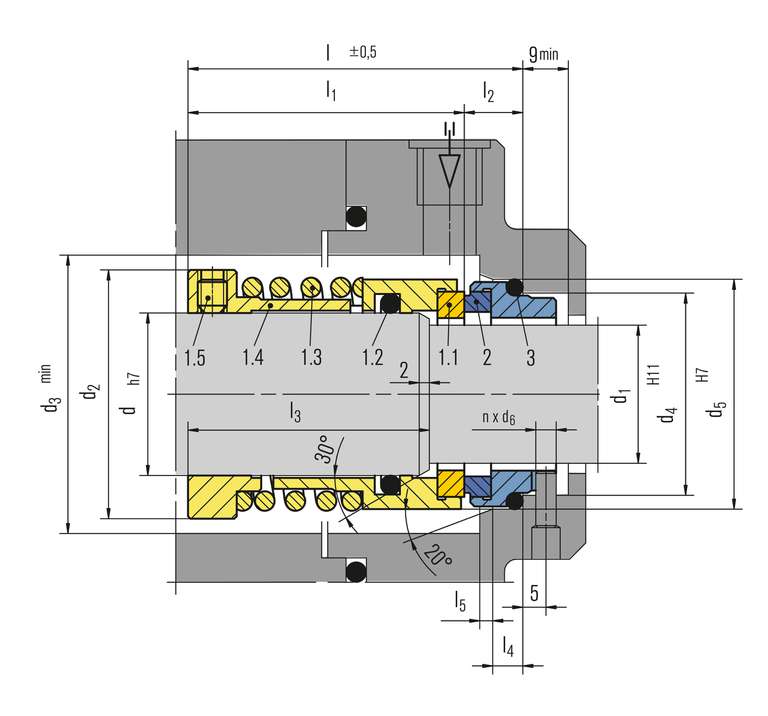

Pos. Benennung
1.1 Gleitring
1.2 O-Ring
1.3 Feder
1.4 Mitnehmer
1.5 Gewindestift
2 Gegenring
3 O-Ring

H3B

Merkmale

  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig

Vorteile

Hervorragende Kupplung von Drehmomentmitnahme und Gleitringträger über ineinandergreifende Laschen

Einsatzbereich

Druck: p = 12 bar (174 PSI)
Temperatur:
t = -20 °C … +160 °C (-4 °F … 320 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Viskosität: … 300 mPa·s
Feststoffgehalt: … 7 %"

Werkstoffe

Gleit- und Gegenring: Siliziumkarbid (Q1), Wolframkarbid (U7)
Nebendichtungen: FKM (V)
Metallische Teile: CrNiMo-Stahl (G)

Standards und Freigaben

  • ISO 3096



Produktvarianten
