WEL1000
WEL1000
WEL1000
Merkmale

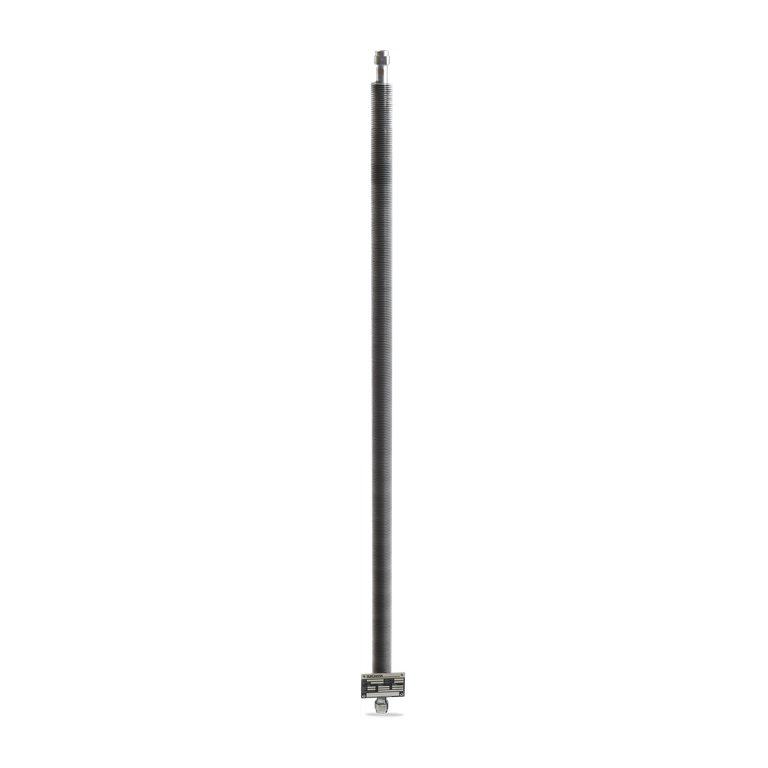

Wärmetauscher der WEL1000 Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die Wärmetauscher werden aus geraden, lasergeschweißten Rippenrohren hergestellt. Kühlmedium ist die Umgebungsluft. WEL Wärmetauscher sollen aus diesem Grund an gut belüfteten Stellen im Raum, am Besten jedoch im Freien aufgestellt werden. Die WEL1000 Baureihe ist in 2 verschiedenen Grundausführungen (1- bzw. 2-fache Rohrausführung) sowie mit Ventile, Befestigungsständer sowie weiteren Systemkomponenten komplett montiert lieferbar.
Zirkulation nach API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
Zirkulation nach API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
Vorteile
- Spaltfrei aufgeschweißte Rippen garantieren effektivste Energieübertragung
- Universeller Einsatz: Qualitativ hochwertige 1.4571 Edelstahl Rippenrohr-Ausführung
- Kein Kühlwasseranschluss sowie Beheizung der Kühlwasserleitung im Winter erforderlich
- Rippenrohrkühler in 2 verschiedenen Grundausführungen lieferbar
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- ASME VIII, Div. 1 (Berechnung)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerietechnik
- Kraftwerkstechnik
Hinweis
Die Aufstellung von WEL Wärmetauschern sollte an gut belüfteten Stellen im Raum, am Besten jedoch im Freien geschehen. Die Anordnung erfolgt vertikal.
Produktvarianten
| Bezeichnung | WEL1000/A001 | WEL1000/A002 |
|---|---|---|
| Auslegungsvorschrift | PED 2014/68/EU | PED 2014/68/EU |
| Anzahl Rippenrohre | 1 | 2 |
| Prozessanschlüsse | G1/2" | G1/2" |
| Zul. Druck1) | 110 bar (1.595 PSI) | 110 bar (1.595 PSI) |
| Zul. Temperatur1) | 200 °C (392 °F) | 200 °C (392 °F) |
| Inhalt | 0,7 l | 1,4 l |
| Mediumsberührte Teile | 1.4571 | 1.4571 |
Weitere Ausführungen auf Anfrage.
1) Diese Werte sind der Festigkeitsberechnung zugrunde gelegt.
