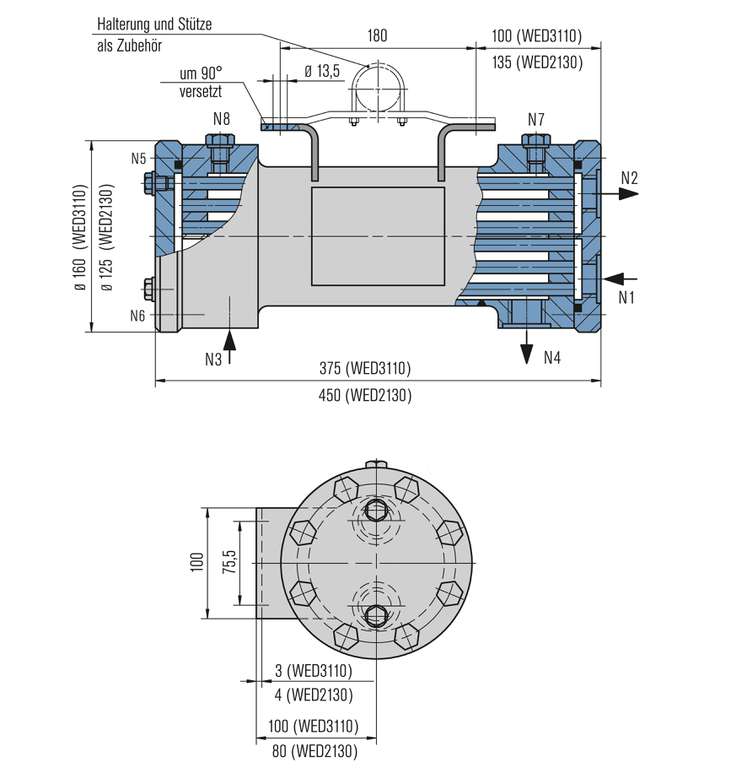

Anschlüsse
N2 Kühlwasser AUS
N1 Kühlwasser EIN
N4 Sperrmedium AUS
N3 Sperrmedium EIN
N7/N8 Entlüftung Sperrkreislauf
N5 Entlüftung Kühlkreislauf
N6 Entleerung Kühlwasser

WED

Merkmale

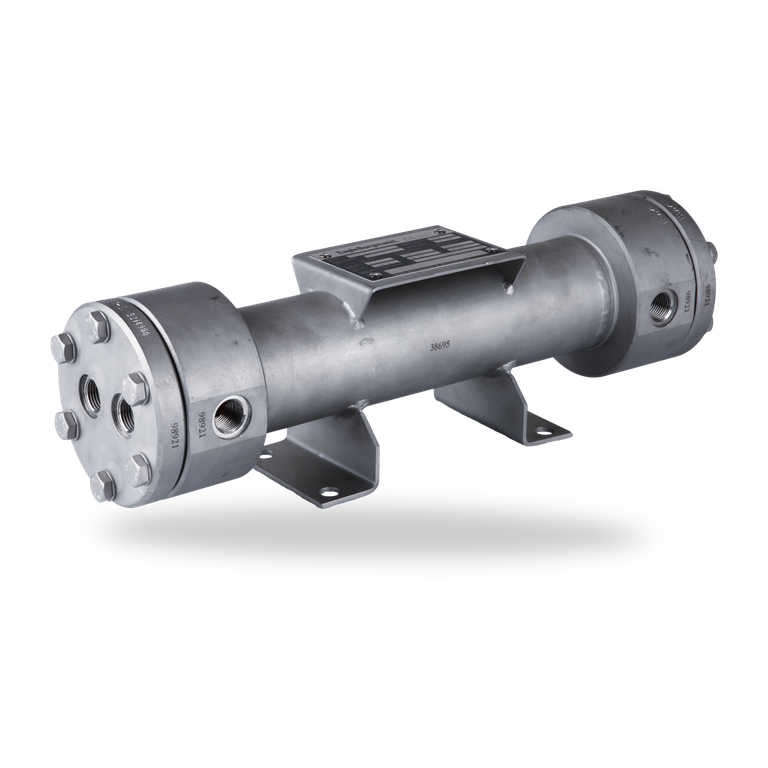

Wärmetauscher der WED Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED Wärmetauscher sind hierbei als Rohrbündelwärmetauscher mit integrierten Umlenkblechen konzipiert, das Sperrmedium wird dabei durch den Mantel geführt, das Kühlmedium durch die Rohre.

Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41

Vorteile

  • Rohrbündelwärmetauscherdesign mit integrierten Umlenkblechen: Extrem effiziente Kühlung bei gleichzeitig sehr kompakten Abmessungen
  • Kühlleistung bis zu 36 kW
  • Universeller Einsatz: Mediumsberührte Teile aus 1.4571
  • Vertikal oder horizontale Aufstellung möglich
  • Teilbare Ausführung: Einfache Reinigung des Wärmetauschers

Standards und Freigaben

  • PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
  • ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)

Hinweis

Reinigung:
Kühlwasserseite: Mechanische Reinigung nach Abnehmen des Deckels.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.


Produktvarianten

Bezeichnung WED2130/A100 WED3110/A100 WED3050/A001-00
Rohr Mantel Rohr Mantel Rohr Mantel
Auslegungsvorschrift PED 2014/68/EU PED 2014/68/EU PED 2014/68/EU
Zul. Druck 1) 25 bar
(363 PSI)		 130 bar
(1.885 PSI)		 25 bar
(363 PSI)		 110 bar
(1.595 PSI)		 16 bar
(232 PSI)		 50 bar
(725 PSI)
Zul. Temperatur 1) 150 °C
(302 °F)		 150 °C
(302 °F)		 300 °C
(572 °F)
Inhalt (Liter) 0,23 1,4 0,75 1,8 0,75 1,8
Kühlfläche (m2) 0,2 0,5 0,5
Kühlleistung (kW) 2) 6 36 36
Leergewicht 14 kg (31 lb) 24 kg (53 lb) 24 kg (53 lb)
Metallische Teile 1.4571 1.4571 1.4571
O-Ringe Viton® Viton®
Flachdichtungen PTFE PTFE Statotherm® / Novaphit®
Schrauben Edelstahl A4-70 Edelstahl A4-70 Edelstahl A4-70

Weitere Ausführungen auf Anfrage.

1) Diese Werte sind der Festigkeitsberechnung zugrunde gelegt.
2) Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
